具有多功能 VCSEL 激光解决方案的工业多传感器系统

工业传感器将 VCSEL 技术用于苛刻环境和极端条件下的不同应用。优点是高性能和成本效益。

用于苛刻环境中工业多传感器系统的现代 VCSEL 技术

VCSEL 阵列用于不同的生产、制造和自动化环境,包括压力传感器、温度传感器等智能传感器和工业 4.0 解决方案。它们可用作密封 TO 外壳的高效、易于安装的解决方案,也适用于恶劣环境。在工业传感器市场,VCSEL 也在向前推动不同其他类型的传感器和 3D 传感器。包括液位传感器、气体传感器、图像传感器、流量传感器、位置传感器、距离传感器、湿度传感器和自动化传感器。许多其他用于高科技应用的传感器,例如 3D 成像、工业机器人部件、监控或预防性维护,也受益于 VCSEL 传感器技术。

为什么将 VCSEL 激光器用于工业多传感器系统?

VCSEL 激光器是用于工业传感器应用的可靠且高性能的光源。TO 外壳的单模 VCSEL 完美适合要求苛刻的工业环境。它们用途广泛、价格低廉且易于集成到生产过程中。

专为苛刻和恶劣的条件而制造

VCSEL 可采用密封 TO 外壳。即使在最苛刻的工业生产环境中,它们也具有极强的抗损坏性。

精确控制

采用 TO 外壳的 VCSEL 还可采用集成的 TEC 和热敏电阻,用于精确控制激光温度。

提供不同的波长

波长从 760 nm 到 940 nm 的多功能工业传感器解决方案可满足众多应用要求。

功率低

单模 VCSEL 平台设计用于超低的耗电量和大输出功率。

我们与通快一起开发了一种新的、坚固耐用的光学 3D 传感器,用于速度和距离测量。借助 VCSEL 方案,我们的客户现在可以解决以前没有合适的传感器技术可用的测量任务。同样非常令人兴奋的是,通过软件无接触过程可以极为轻松地适应各种需求。

Heiko Krebs
SICK AG 产品管理高级副总裁

请联系我们!

我们的通快工业多传感器系统专家随时为您服务。我们期待与您讨论您的具体要求。

请求咨询

VCSEL 技术被用于工业传感器解决方案的何处?

工业多传感器系统为无接触激光测量技术提供了多种应用领域,例如氧气测量、工业编码器、原子钟、速度、深度和距离测量以及各类机器中的接近度测量。

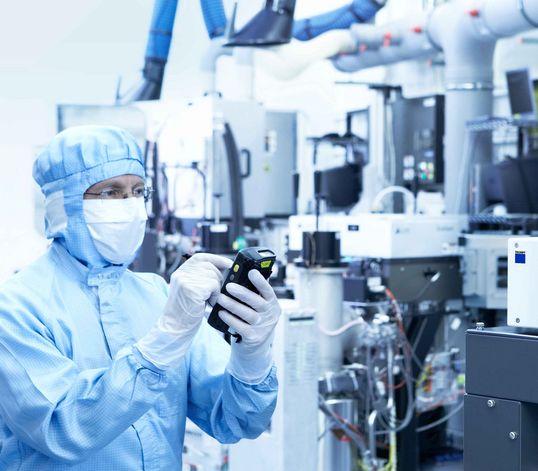

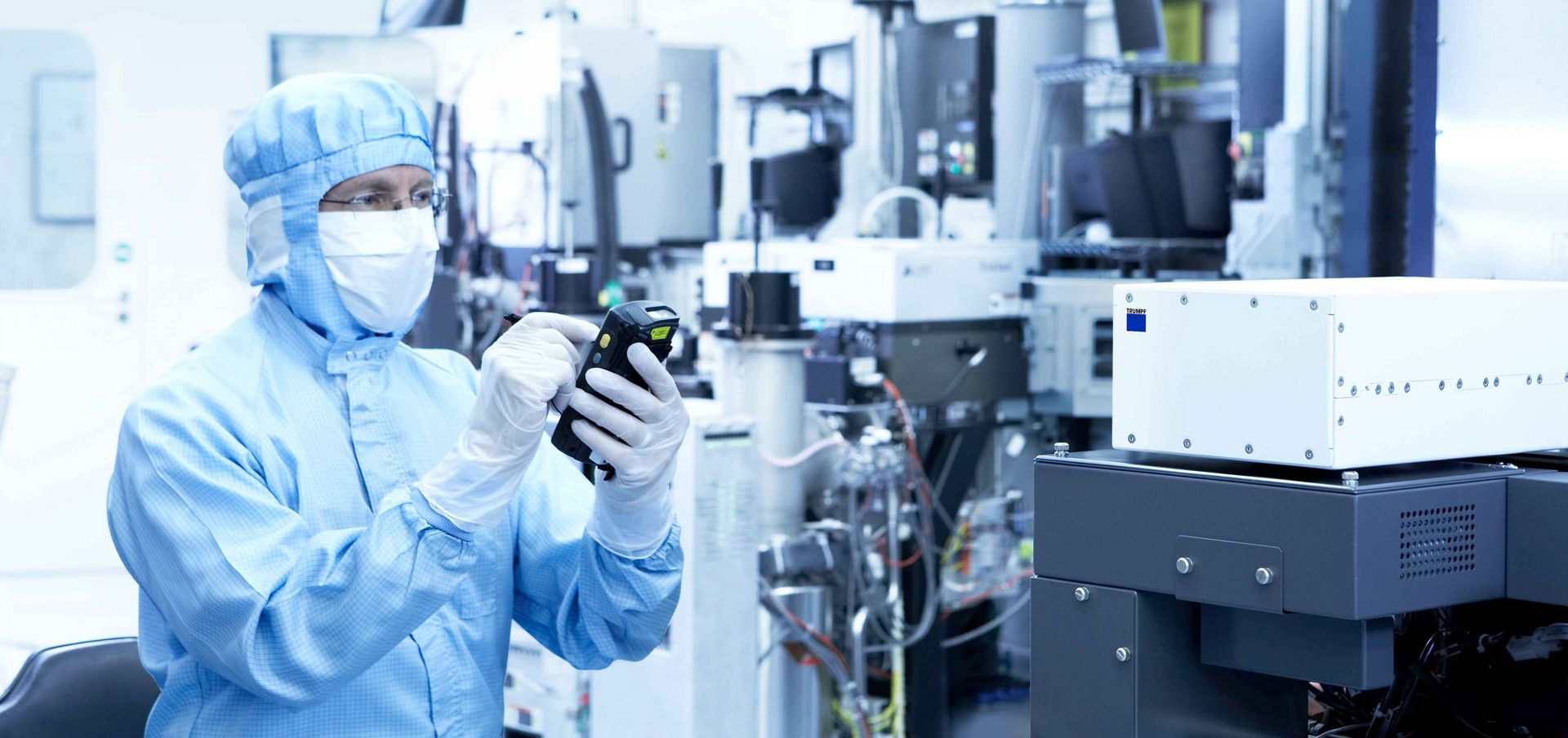

氧气测量和气体传感器系统

光学传感器可以使用 VCSEL 技术来测量环境中的粒子。单模 VCSEL 非常适合 TDLAS(Tunable Diode Laser Absorption Spectroscopy,可调谐二极管激光吸收光谱)应用。TEC 的窄线宽和精确调节,使单模 VCSEL 成为 TDLAS 系统的良好选择。应用领域包括化学和制药行业等不同工业环境中的监测、控制和压力测量。

Schematische Zeichnung eines FTIR Spektrometers
FTIR 光谱仪

FTIR(傅里叶变换红外光谱法)可提供具有良好信号质量的快速光学红外测量。温度稳定的单模 VCSEL 良好适用于 FITR,因为它们对发射波长的温度依赖性低 (0.06 nm/K)。此外,100 MHz 的典型窄带光谱发射可支持 FTIR 应用的要求。

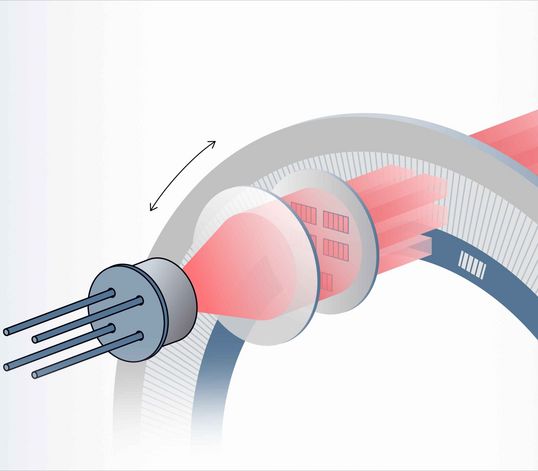

编码器

光学编码器需要在苛刻的运行条件下达到高精度信号和可靠性。单模偏振锁定 VCSEL 解决方案是完成这项任务的合适部件,因为它们具有高斯光束轮廓、低功率消耗、长相干长度和出色的可靠性。

速度和距离测量

用于对物体进行准确可靠的无接触测量的速度和距离测量被用于众多工业过程。包括例如卷对卷流程或印刷(纺织品、无纺布等)中的切割长度测量、速度控制。自混合干涉(SMI)VCSEL 完美适合此应用。在具有集成光电二极管的 VCSEL(ViP)中,光电二极管测量光信号的干扰,系统根据频率差计算运动速度。传感器直接检测速度和方向,间接检测零件的位置和大小。

Beispielbild für Partikelsensorik

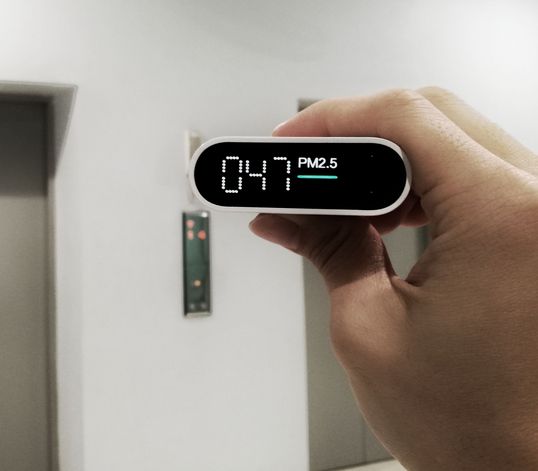

颗粒物多传感器系统

基于 VCSEL 的传感器可实时精准地识别尺寸为 0.5 到 10 µm 的细小颗粒。小型激光二极管可被轻松集成到模块和系统之中,且无需维护。污垢或阳光不会对 VCSEL 传感器造成重大影响,以 VCSEL 为基础的解决方案用于室内和室外皆可。
集成有光电二极管的 VCSEL(ViP)实现了自混合干涉式测量法(SMI),这样一来,传感器同时也是光源,从而可以进一步处理被反射的光线。

了解 VCSEL:博世传感器事业部出品的 BMV080 可实时对空气质量进行高精度测量

您可能也对以下主题感兴趣

消费、工业和汽车应用中的光学(3D)多传感器系统

光学传感器技术广泛应用于娱乐电子、工业多传感器系统、汽车以及物联网等其他应用领域。VCSEL 代表了一种价格低廉、用途广泛且极为可靠的光源,可支持采用光学传感器的(3D)传感器应用所需的现代技术。

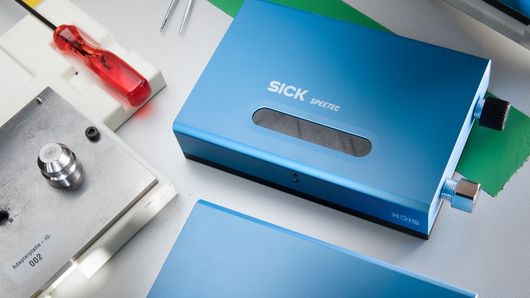

SICK AG 的成功案例

了解工业传感器解决方案专家 SICK AG 如何借助通快的 VCSEL 二极管在生产设备中进行非接触式测量。

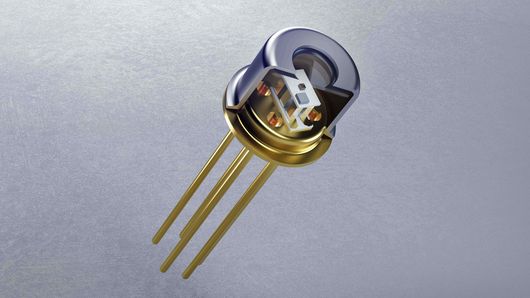

工业级 VCSEL 解决方案(TO 封装)
