18V LiHD 电池型 TruTool TF 350，尺寸图
无电缆式连接操作；迅速、节约、无拘无束

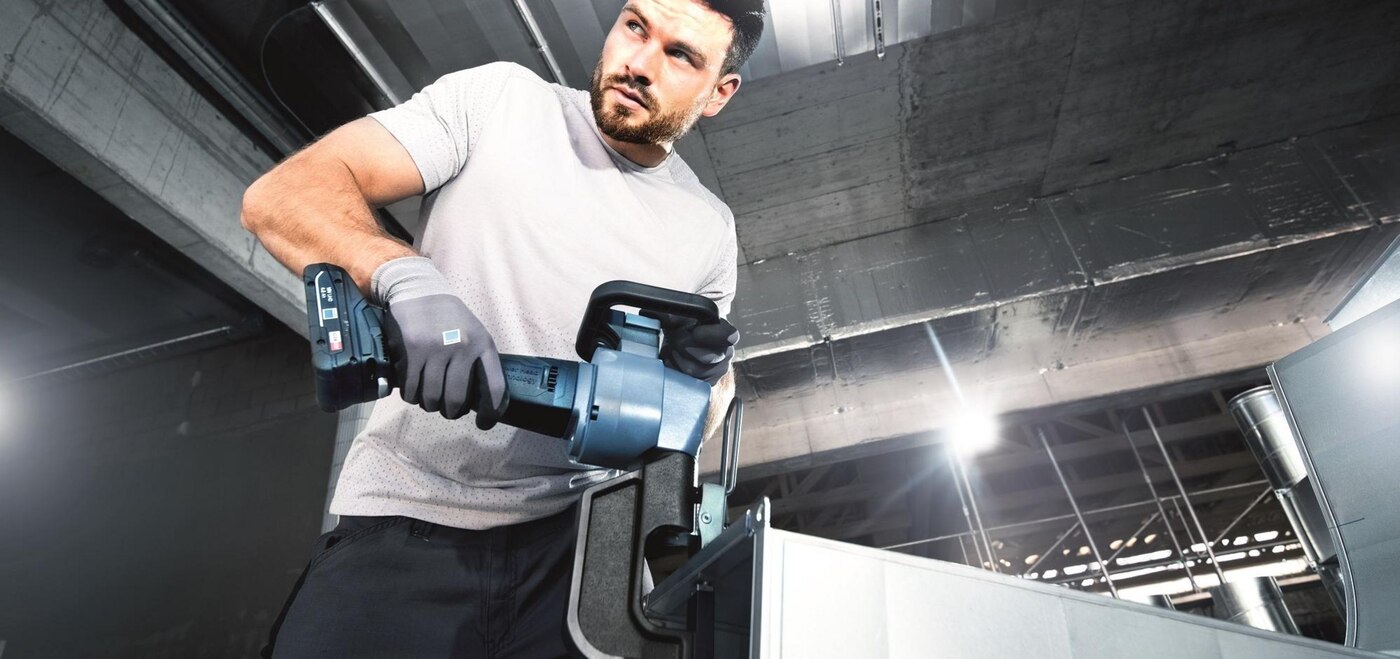

通风管道的连接往往需在施工现场进行。使用充电式机器，您就不再受到电源的拘束，轻松完成无电缆式的工作。使用 18V LiHD 电池型 TruTool TF 350 可以连接带涂层或无涂层的工件，其材料厚度可从 0.8 mm 至最大 4 mm。由此形成的永久性连接仅需一道工序，无需额外的连接件，因而十分经济。同时，4.0 Ah/18V LiHD 电池可确保较长的运行时间。
Cordless Alliance System
优秀电动工具品牌的跨制造商蓄电池系统。100% 兼容 18V 级别机器。
无刷电机
使用寿命非常长，几乎无磨损且几乎无需保养。另外，每次充电的蓄电池工作时长得以增加。
逐点加工
连接处结实且坚固，接合点抗腐蚀。
无需连接件
不使用螺栓或铆钉。这既节省了成本，又简化了操作。
接合管道
最多可将三个零件相互连接，即使板材厚度各不相同。用于带涂层板材、结构钢、不锈钢、铝或者带中间层，如胶粘剂和塑料垫。
接合框架型材
用于接合通风与暖气管道上的连接法兰。
后续耗材与相应附件均包含在供货范围内。
油枪（已注满
1 Stück 1398728
用于通道的退料器
1 件 0112929
冲芯（内置）
1 件 1884902
六角扳手 DIN 911-6
1 件 0067865
用于平直板材的退料器（内置）
1 件 0053649
六角扳手 DIN 911-3
1 件 0067830
六角扳手 DIN 911-5
1 件 0067857
工具箱
1 件 2282148
充电器 LG 12V-36V
1 件，德国版/中国版：2569784 | 1 件，英国版：2569786 | 1 件，美国版：2569785
18V LiHD 4 Ah 蓄电池（2 件）
1 件 2598811
冲芯的翻转臂
1 件 0128748
3 号固定凹模臂，板材厚度 3.1 ～ 3.5
1 件 0118132
在此可查找适配机器的耗材与附件。
凹模 2 的翻转臂
适合 1.6 至 2 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0128793
固定凹模臂 3-
适合 2.6 至 3 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129764
冲芯的翻转臂
1 个
0128748
用于平直板材的退料器
1 个
1884874
固定凹模臂 2
适合 1.6 至 2 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0118131
接合工位
用于快速便捷接合更小的板材部件。适合固定使用。
1 个
1224803
充电器 LG 12V-36V
用于 12V 和 18V LiHD 电池
1 件（德国版/中国版）
2569784
1 个（英国版）
2569786
1 个（美国版）
2569785
凹模 2+
适合 2.1 至 2.5 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0122272
凹模 3-
适合 2.6 至 3 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
1884875
固定凹模臂 1
适合 0.8 至 1.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0118130
凹模 2
适合 1.6 至 2 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0111968
凹模 3 的翻转臂
适合 3.1 至 3.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0128794
凹模 3- 的翻转臂
适合 2.6 至 3 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129724
凹模 2+ 的翻转臂
适合 2.1 至 2.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129723
冲芯
1 个
1884902
2 件套
1264160
凹模 3
适合 3.1 至 3.5 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0111967
凹模 1
适合 0.8 至 1.5 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0111969
台盘
1 个
1884876
18V LiHD 4.0 Ah 蓄电池
1 个
2598811
用于通道的台盘
1 个
0243189
Starter Kit 18V
1 个充电器 LG 12V-36V / 2 块 18V LiHD 电池 4.0 Ah
1 套（德国版）
2598816
1 套（英国版）
2598820
1 套（美国版）
2598818
弹簧元件
1 个
0249303
碟形弹簧
1 个
0030678
G1 润滑脂
900 g
0139440
固定凹模臂 2+
适合 2.1 至 2.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129763
用于钢材的冲压油和步冲油
500 ml
0103387
固定凹模臂 3
适合 3.1 至 3.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0118132
用于铝材的冲压油和步冲油
1000 ml
0125874
转动环
用于在平衡嵌件上悬挂机器。最大可移动性下实现轻松作业。
1 个
0976671
凹模 1 的翻转臂
适合 0.8 至 1.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0128792
动力头技术
轻金属变速器头内的复杂细节是专门针对蓄电池技术的低电压设计的。通过将电机小齿轮与电机解耦，可大幅减少能量损失，并确保每次蓄电池充电的工作时长更长。
无刷电机
性能强大的无刷电机可形成比传统电机更高的力矩，所需的电流更少，并且几乎不产生热量。这会对蓄电池工作时长产生积极影响，您可以充分享受每次蓄电池充电带来的便利。额外优势：无刷电机的使用寿命非常长，因为无需炭刷即可作业，因而不会产生机械摩擦。结果：电机几乎无磨损，几乎免维护。
紧凑又强劲
这款 18V 充电式机器的结构轻巧，可实现轻松作业。 软质手柄确保安全低振作业。所有通快充电式机器也可单独使用，即不带蓄电池和充电器使用。如果已使用现有的 CAS 蓄电池，则这样可以保护资源并节约成本。
最佳工作速度
如需按照预设切割线或使用模板作业，可通过转速调节器使工作速度个性化适配切割任务，极其高效。此外，其也非常适合用于频繁的半径与优质钢加工。另一个加分项在于电子过载保护装置。
逐点加工
在咬口连接中，待连接板材相互叠放。该工具在冲压与成型相结合过程中，在板材内切出一个搭边。在此期间，上下板材紧密连接且连接方式可抗腐蚀，同时材料流入其中。连接处十分结实，您无需焊接填充料或热量即可获得永久连接。
无需连接件
矩形接合点呈现为扁平的点突起。因此边缘处的干扰轮廓较小，像螺栓和铆钉一样。由于无需供给连接元件，机器可迅速准备就绪，所以使用起来十分简单。此外，TruTool TF 350 能快速简便地适应所需应用。您可轻松挑选相应模具。
|
18V LiHD 电池型 TruTool TF 350
|
|
|---|---|
| 最大板材厚度 | |
| 最大板材厚度，400 N/mm² 钢材 | 3.5 mm |
| 最大板材厚度，600 N/mm² 钢材 | 2.5 mm |
| 最大板材厚度，≦ 250 N/mm² 铝材 | 4 mm |
| 通用 | |
| 最小板材厚度 | 0.8 mm |
| 最大接合力 | 25 kN |
| 最大冲程数 | 2 1/s |
| 最小边距 | 8 mm - 58 mm |
| 最大折边凸起高度 (B) | 36 mm |
| 夹紧 | 18 V |
| 重量 | |
| 重量（包含蓄电池） | 8 kg |
| 尺寸 | |
| 长度 | 454 mm |
| 高度 | 358 mm |
