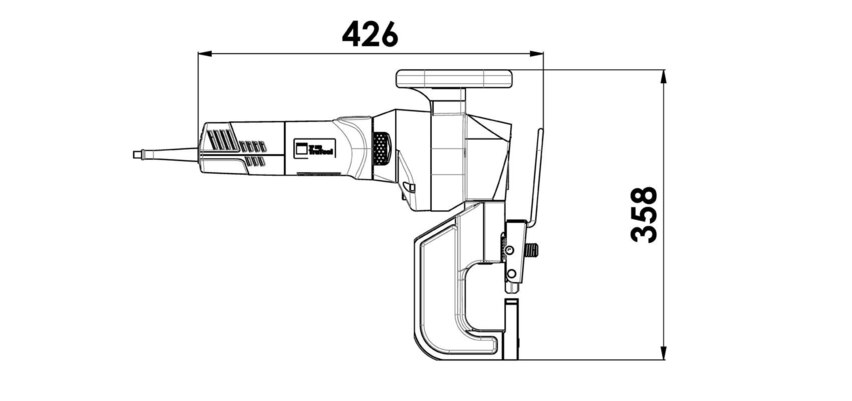

TruTool TF 350，尺寸图
快速且经济的连接
接合是连接两个或多个金属件的最经济简便的方式。使用 TruTool TF 350 您能通过简单再现的接合点，以冷成型的方式从材料中成型紧密连接件。无论是无涂层还是带涂层工件，对此均无影响。TruTool TF 350 能接合 .8 mm 到最大 4 mm 的材料总厚度。结果：在一道工序中连续连接，无需额外连接件。
精准到位
连接处结实且坚固，接合点抗腐蚀。
无需连接件
不使用螺栓或铆钉。这既节省了成本，又简化了操作
在一道工序内打造完美表面
表面是否有涂层，对于接合质量不产生影响。
每分钟 120 个接合点
简单地一次性实现稳定强度和连接质量。

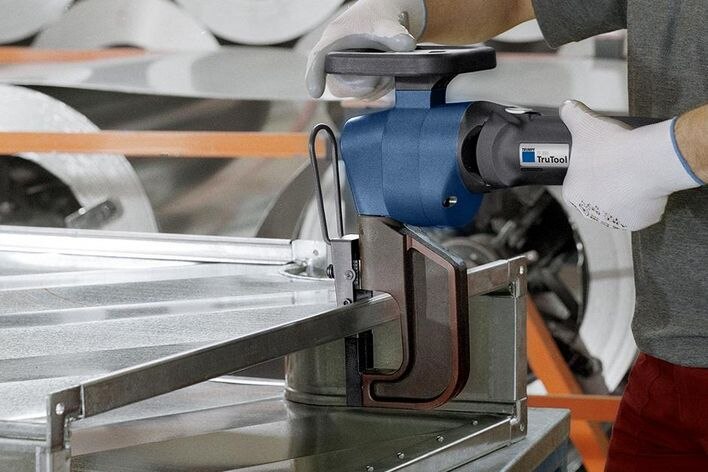

接合管道
最多可将三个零件相互连接，即使板材厚度各不相同。用于带涂层板材、结构钢、不锈钢、铝或者带中间层，如胶粘剂和塑料垫。
接合框架型材
用于接合通风与暖气管道上的连接法兰。
后续耗材与相应附件均包含在供货范围内。
油枪（已注满
1 Stück 1398728
用于通道的退料器
1 件 0112929
冲芯（内置）
1 件 1884902
六角扳手 DIN 911-6
1 件 0067865
用于平直板材的退料器（内置）
1 件 0053649
六角扳手 DIN 911-5
1 件 0067857
六角扳手 DIN 911-3
1 件 0067830
工具箱
1 件 2282148
冲芯的翻转臂
1 件 0128748
3 号固定凹模臂，板材厚度 3.1 ～ 3.5
1 件 0118132
在此可查找适配机器的耗材与附件。
碟形弹簧
1 个
0030678
台盘
1 个
1884876

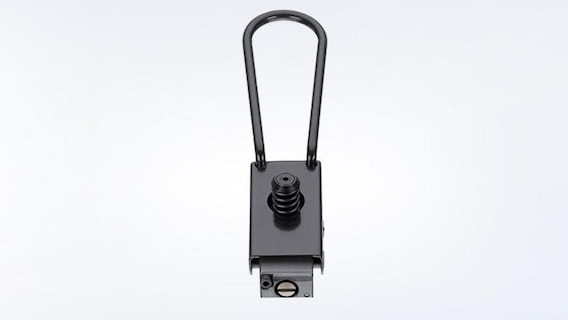

凹模 2 的翻转臂
适合 1.6 至 2 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0128793
凹模 2
适合 1.6 至 2 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0111968
凹模 3-
适合 2.6 至 3 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
1884875
用于钢材的冲压油和步冲油
500 ml
0103387
冲芯
1 个
1884902
2 件套
1264160
固定凹模臂 2+
适合 2.1 至 2.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129763
固定凹模臂 3-
适合 2.6 至 3 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129764
固定凹模臂 1
适合 0.8 至 1.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0118130
固定凹模臂 2
适合 1.6 至 2 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0118131
凹模 3 的翻转臂
适合 3.1 至 3.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0128794
凹模 3- 的翻转臂
适合 2.6 至 3 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129724
凹模 2+ 的翻转臂
适合 2.1 至 2.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0129723
弹簧元件
1 个
0249303

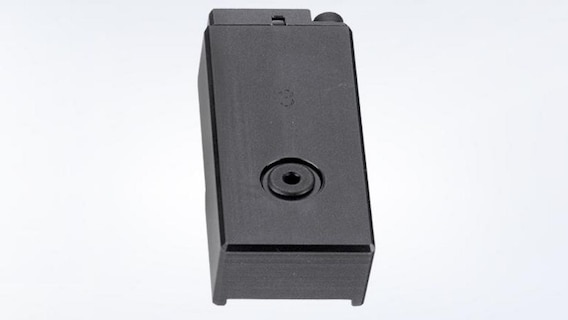

固定凹模臂 3
适合 3.1 至 3.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0118132
G1 润滑脂
900 g
0139440
冲芯的翻转臂
1 个
0128748
用于铝材的冲压油和步冲油
1000 ml
0125874
转动环
用于在平衡嵌件上悬挂机器。最大可移动性下实现轻松作业。
1 个
0976671
凹模 1
适合 0.8 至 1.5 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0111969
接合工位
用于快速便捷接合更小的板材部件。适合固定使用。
1 个
1224803
凹模 2+
适合 2.1 至 2.5 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0122272
工具箱
1 个
2282148
凹模 3
适合 3.1 至 3.5 mm 的板材厚度。您可根据材料厚度在五种不同凹模中进行选择：1、2、2+、3- 或 3。
1 个
0111967
用于平直板材的退料器
1 个
1884874
用于通道的台盘
1 个
0243189
凹模 1 的翻转臂
适合 0.8 至 1.5 mm 的板材厚度。如有所需凹模 1、2、2+、3- 或 3 可供选择。
1 个
0128792
精准到位
无需连接件
方便使用
完美表面
|

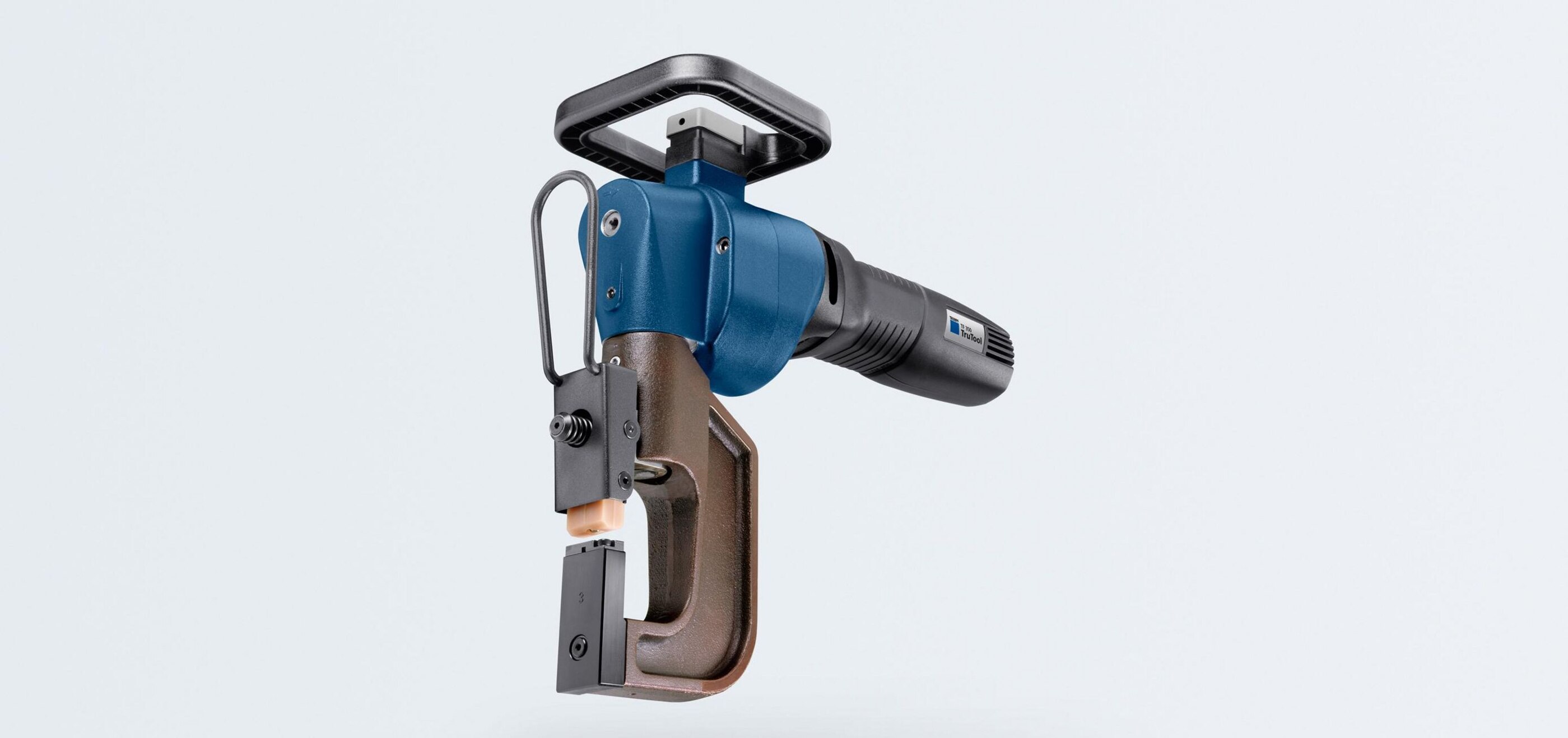

TruTool TF 350
|
|
|---|---|
| 最大板材厚度 | |
| 最大板材厚度，400 N/mm² 钢材 | 3.5 mm |
| 最大板材厚度，600 N/mm² 钢材 | 2.5 mm |
| 最大板材厚度，≦ 250 N/mm² 铝材 | 4 mm |
| 通用 | |
| 最大接合力 | 25 kN |
| 最大冲程数 | 2 1/s |
| 最小边距 | 8 mm - 58 mm |
| 最大折边凸起高度 (B) | 36 mm |
| 额定消耗功率 | 1700 W |
| 重量 | |
| 重量 | 8.3 kg |
| 尺寸 | |
| 长度 | 411 mm |
| 高度 | 358 mm |
PDF <1MB
技术数据表
所有产品款型的技术数据以供下载。
受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。
