去毛刺机

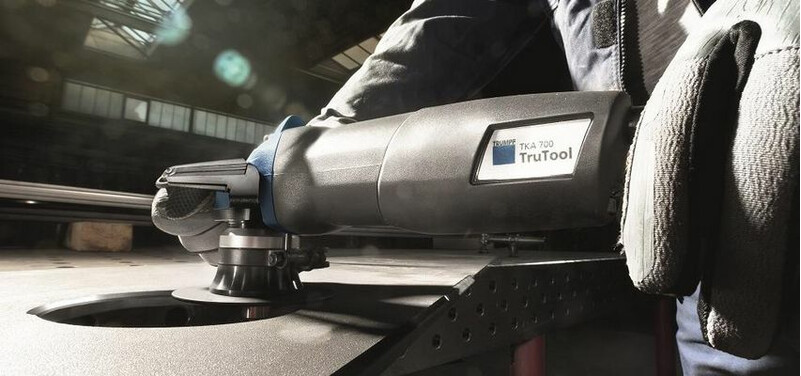

TruTool TKA 700

适用于复杂工件和内轮廓的理想之选

去毛刺机

TruTool TKA 700

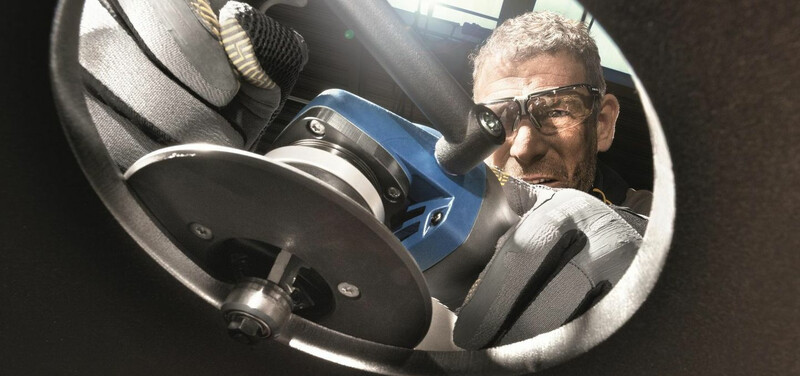

非常适合管材加工

去毛刺机

TruTool TKA 700

用于钻孔和内截面

紧凑而强大

TruTool TKA 700 配备强大的 1700 瓦驱动,可提供卓越的性能、高力矩与稳定而安全的机器控制。在此,您可以使部件具有干净的可视边缘、切断锋利的边缘或者制作出 2、3 或 4 mm 的半径弧形或准备焊缝。这可以在 0° - 60° 的不同角度位置轻松而快速地实现。无需工具即可无级调整倒角长度,格外精确和快速。您可以在一道工序中轻松制造出最大 5 mm 的结构钢倒角。对于 7 mm 的倒角长度,您需要第二个工步。排布良好的手柄可减少振动,确保人体工程学效果和稳定的机器控制。

完美地适用于任何角度

可选 0° 以及 15° - 60°(幅度为 5)的可转位刀片安装座。

用途广泛

用于直边、内外轮廓、钻孔和管材加工。

已设置固定值

所选的倒角长度在整个加工过程中连续保持。避免意外调整。

工序

只需一道工序即可轻松制造出最大 5 mm 的倒角长度。可在第二个工步中实现 7 mm 的倒角长度。

强大的功率

1700 瓦的电机结构异常紧凑,因此功率密度非常高。

减少震动

得益于变速箱中的阻尼元件与位置良好的手柄相结合。

去毛刺机:应用领域相关视频

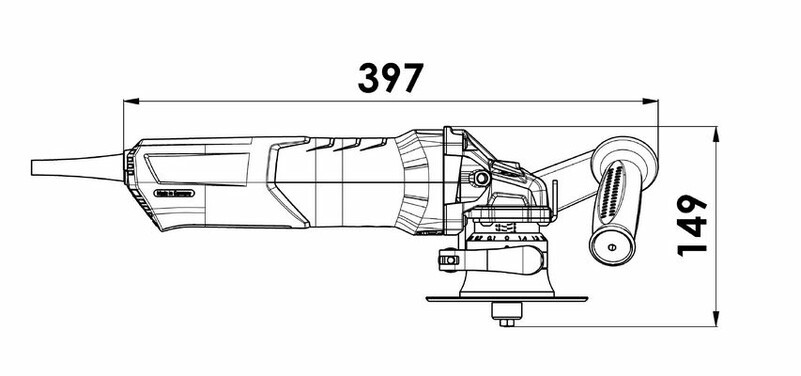

TruTool TKA 700,尺寸图

使用寿命长

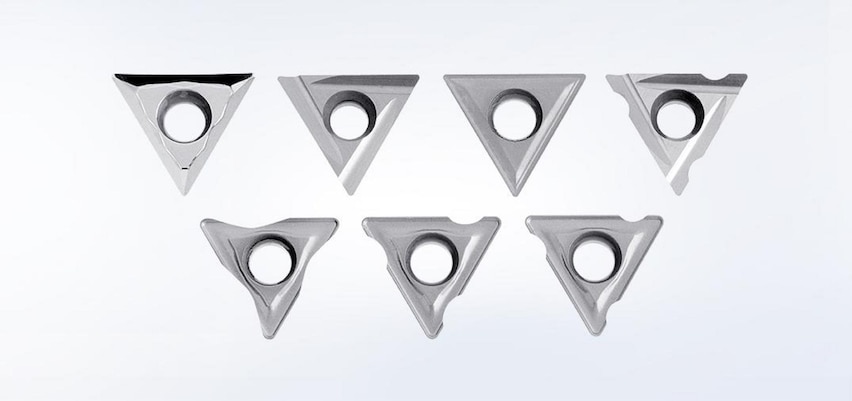

我们为您提供花色丰富的、各种不同的转台。可用于加工钢、铝和塑料。您可以使用转台加工 0° 和 15° - 60° 的坡口(分 5 步)。转台具有三个切削缘,可以实现三倍的翻转,从而降低运行成本。

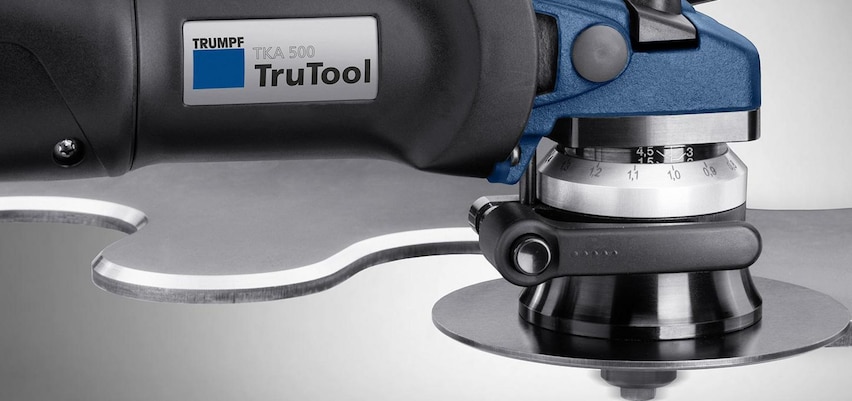

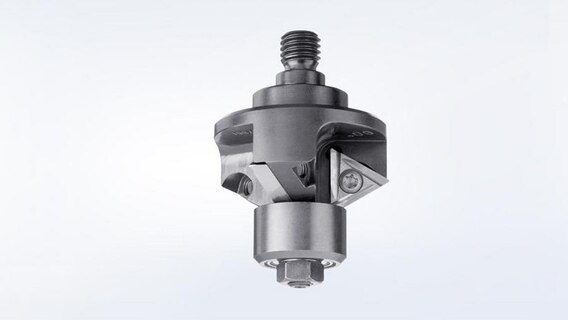

带刀具或不带刀具

TruTool TKA 700 在标准情况下都与 45° 可转位刀片安装座一同被发货配送。但是您也可以订购没有刀具的机器。这两个版本都使您可以个性化地选择对您正确的角度。

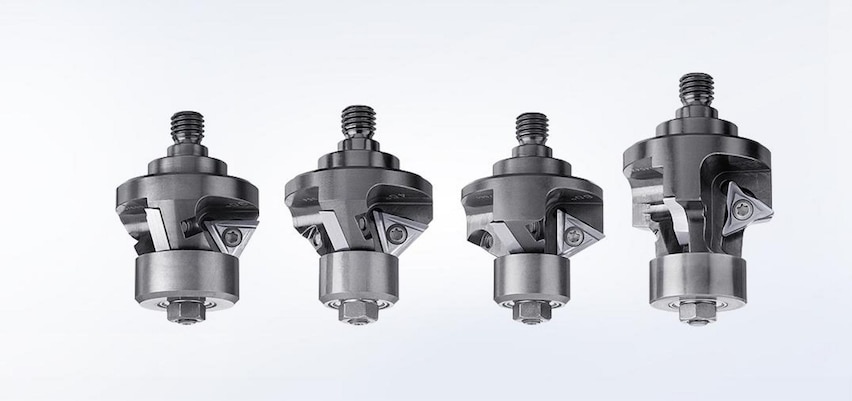

其他选项

在通快标准产品线中,甚至可以提供一款 0° 可转位刀片安装座,主要用于加工星形边缘。Plasma 可转位刀片安装座适用于将等离子切割边缘倒圆。在用 2 mm、3 mm 或 4 mm 的半径进行倒圆时,可转位刀片安装座 R 是理想的配件。

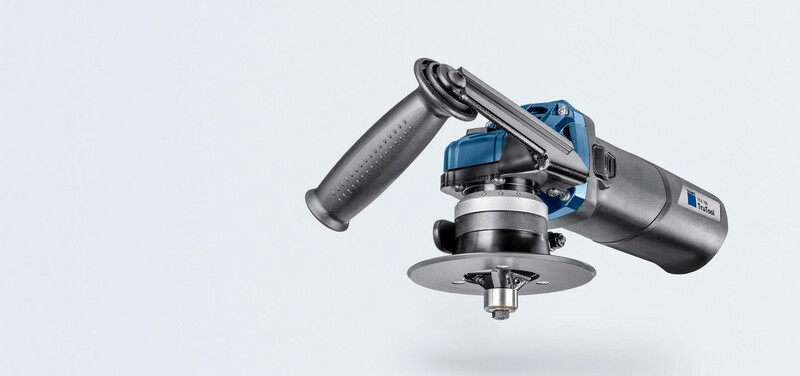

性能强大

TruTool TKA 700 配备格外强大的高扭矩角电机和转速调节器。此外,该驱动非常长的使用寿命也令人折服。即使是在机床承受高负载的情况下,例如在连续使用时,也是如此。可调节的转速确保适合材料的作业和良好的效果。同时,机床通过软启动、重启保护、堵塞监控和电子过载保护为用户提供高水平保护。

T 形支架

用于以 2 mm、3 mm 或 4 mm 的半径进行倒圆。用于去毛刺和焊缝准备工作。

用于平直和弧形板材

用于以 2 mm、3 mm 或 4 mm 的半径进行倒圆。用于去毛刺和焊缝准备工作。

后续耗材与相应附件均包含在供货范围内。

3 个可转位刀片 铬钢(内置)
内置
外六方扳手
1 件 0353531
扭力螺丝刀 TX15 x 60
1 件 0353793
套筒扳手
1 件 1241272
单开口扳手
1 件 0068012
劳防镜
1 件 0944950
通快 Box M3
1 件 1770951

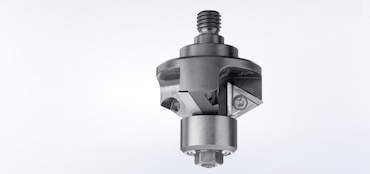

带滚轮的 45° 可转位刀片安装座(内置)
内置

在此可查找适配机器的耗材与附件。

滚轮 R4 PLUS

尤其适用于角焊缝直径 R4 PLUS 转台固架的滚轮

1 个  1294749
转台固架 15°

带滚轮 Ø 29.6 x 11.6 mm,用于 3 个转台。适合坡口 15°。

1 件套  1412639
转台固架 55°

带滚轮 Ø 22 x 12.5 mm,用于 3 个转台。适合坡口 55°。

1 件套  1251684

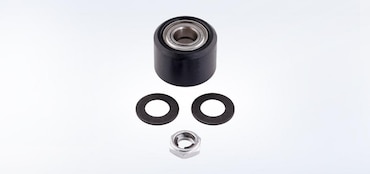

薄板滚轮

滚轮 Ø 22 x 14.5 mm,用于最小厚度为 0.7 mm 的薄板。适合 45° 至 60° 之间的坡口。

1 个  1237451

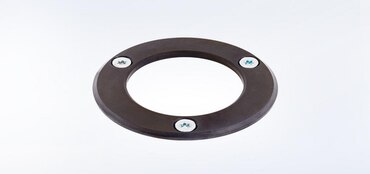

支承盘

可用于狭小空间。用于所有转台固架。

1 个  1315258

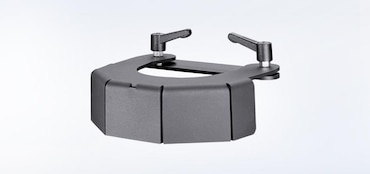

防护板限位垫板

1 个  1265501

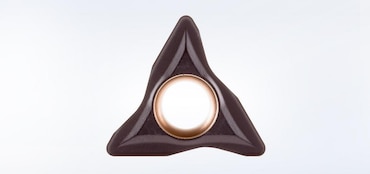

转台 ST R PLUS

可用于加工抗拉强度最大 400 N/mm2 的钢材。适合加工角焊缝半径 R2 PLUS 和 R4 PLUS。

10 件套  1266784
3 件套  1266783
转台固架 30°

带滚轮 Ø 29.6 mm,用于 3 个转台。适合坡口 30°。

1 件套  1237683
转台固架 R4 PLUS

带有用于 4 mm 角焊缝直径的滚轮,板材厚度约 2.5 至 5 mm

1 件套  1264547

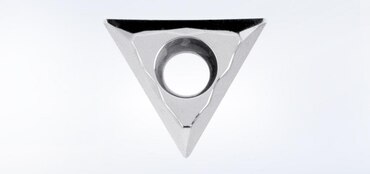

铝制转台

可用于加工抗拉强度最大 250 N/mm2 的铝材。适合加工 0°、15° 至 60° 的坡口(分 5 步)。

10 件套  1232629
3 件套  1241852
转台固架 R2 PLUS

带有用于 2 mm 角焊缝直径的滚轮,板材厚度约 1.5 至 2.5 mm

1 件套  1265985
转台固架 R

带滚轮 Ø 20 mm,用于 3 个转台。适合半径 2.3 和 4 mm。

1 件套  1663473
转台固架 60°

带滚轮 Ø 22 mm,用于 3 个转台。适合坡口 60°。

1 件套  1257861
转台固架 25°

带滚轮 Ø 29.6 x 11.6 mm,用于 3 个转台。适合坡口 55°。

1 件套  1419177

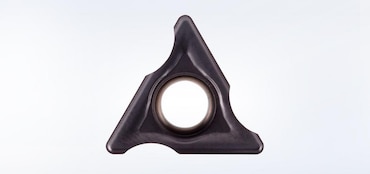

转台 ST 半径 4

可用于加工抗拉强度最大 400 N/mm2 的钢材和抗拉强度最大 250 N/mm2 的铝材。适合加工 4 mm 半径。

3 件套  1693629
10 件套  1630310
转台固架 40°

带滚轮 Ø 29.6 x 12.3 mm,用于 3 个转台。适合坡口 40°。

1 件套  1620265
已涂漆转台,半径 3

可用于加工等离子体应用以及抗拉强度最大 400 N/mm2 的钢材。适合加工半径为 3 mm 的等离子体。

2 件套  1320642
通快 Box M3

1 个  1770951
G3 润滑脂

100 g  0353969

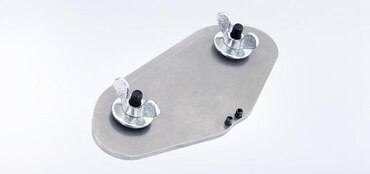

限位垫板

用于去毛刺

1 个  1236998
用于铝材的冲压油和步冲油

1000 ml  0125874
用于钢材的冲压油和步冲油

500 ml  0103387

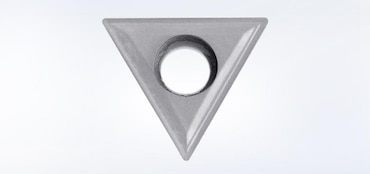

转台 ST

可用于加工抗拉强度最大 400 N/mm2 的钢材。适合加工 0°、15° 至 60° 的坡口(分 5 步)。

10 件套  1232627
3 件套  1241780
转台固架 R 双倍

带有适用于等离子体应用的滚轮。适合半径为 3 mm 的等离子体。

1 件套  1484142
转台 ST 半径 2

可用于加工抗拉强度最大 400 N/mm2 的钢材和抗拉强度最大 250 N/mm2 的铝材。适合 2 mm 半径。

3 件套  1693743
滚轮 R2 PLUS

用于角焊缝直径 R2 PLUS 转台固架的滚轮

1 个  1294750
转台 ST 半径 3

可用于加工抗拉强度最大 400 N/mm2 的钢材和抗拉强度最大 250 N/mm2 的铝材。

3 件套  1693742
倒角模具

1 个  1645165

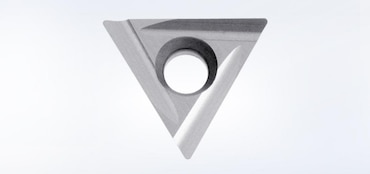

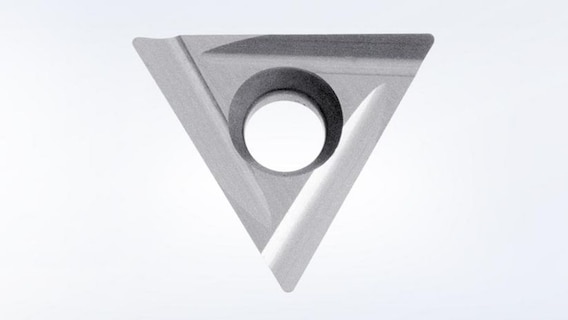

转台 CR

可用于加工抗拉强度最大 800 N/mm2 的 CR 钢。适合加工 0°、15° 至 60° 的坡口(分 5 步)。

10 件套  1232628
3 件套  1241851
转台固架 20°

带滚轮 Ø 29.6 x 11.6 mm,用于 3 个转台。适合坡口 20°。

1 件套  1619933
转台 CR 半径 2

可用于加工抗拉强度最大 800 N/mm2 的 CR 钢。适合 2 mm 半径。

3 件套  1693744
10 件套  1232691
转台固架 35°

带滚轮 Ø 29.6 x 12.3 mm,用于 3 个转台。适合坡口 35°。

1 件套  1256570

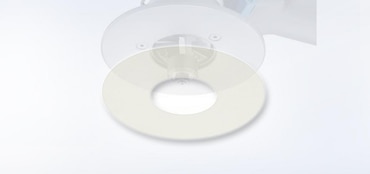

保护膜

用于少划痕加工

5 件套  1234851
转台固架 50°

带滚轮 Ø 22 x 12.5 mm,用于 3 个转台。适合坡口 50°。

转台固架 50°  1429605
转台固架 45°

带滚轮 Ø 22 mm,用于 3 个转台。适合坡口 45°。

1 件套  1227954
TruTool TKA 700,不含模具
TruTool TKA 700,45° 模具
最大倒角长度 / 最大倒角高度
最大倒角长度,400 N/mm² 钢材 7 mm 7 mm
最大倒角高度,400 N/mm² 钢材 4.9 mm 4.9 mm
最大倒角长度,600 N/mm² 钢材 3.7 mm 3.7 mm
最大倒角高度,600 N/mm² 钢材 2.5 mm 2.5 mm
最大倒角长度,800 N/mm² 钢材 2.3 mm 2.3 mm
最大倒角高度,800 N/mm² 钢材 1.6 mm 1.6 mm
铝强度为 250 N/mm² 的最大倒角长度 10 mm 10 mm
最大倒角高度,250 N/mm² 铝材 6.4 mm 6.4 mm
半径
最小内径 18 mm 18 mm
最小钻孔 (Ø) 35 mm 35 mm
通用
最小板材厚度 1.5 mm + hs 1.5 mm + hs
工作速度(最大) 4 m/min 4 m/min
额定消耗功率 1700 W 1700 W
尺寸
长度 365 mm 365 mm
高度 152 mm 152 mm
重量
重量 3.9 kg 3.9 kg

受国别影响,此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系,以便了解您所在国家 是否可提供该产品。
