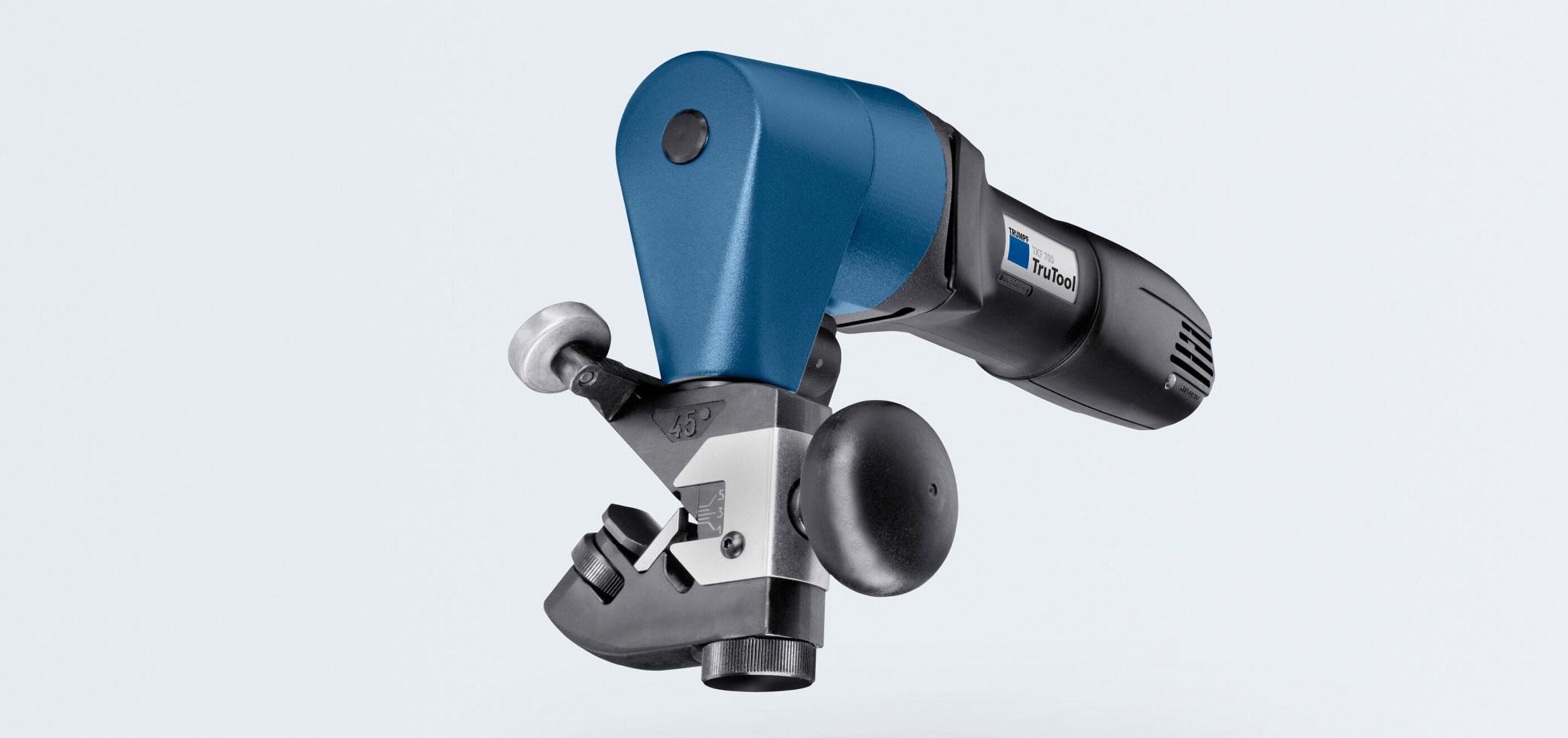

TruTool TKF 700

在内截面和曲线上均匀的、无氧化物的边缘

请求报价

关闭

概览

应用

供货范围

附件

技术数据

体积小，易操作

利用 TruTool TKF 700，您既可以在平直板材、也可以在管材上制成最大 7 mm 的倒角长度。利用一个快速锁定装置，您可以毫不费力地更换支架和切割方向。TruTool TKF 700 是这个级别重量最轻的型号，您可以将其在垂直、水平或头顶上方位置方便地手动控制，或者也可以固定在工站上使用。圆形的手柄确保便捷的工作。

重量轻

TruTool TKF 700 质量仅为 5.4 kg，是重量最轻、体积最小的型号。

正确的设置

方便地、无需工具地调整倒角高度和板材厚度。

理想地适用于狭小的位置空间

可以将切割方向向右或向左转动 90°。

30°、37.5° 或 45°

为了实现个性化的倾斜角，您可以在三种支撑体之间进行选择。

坡口机：应用领域相关视频

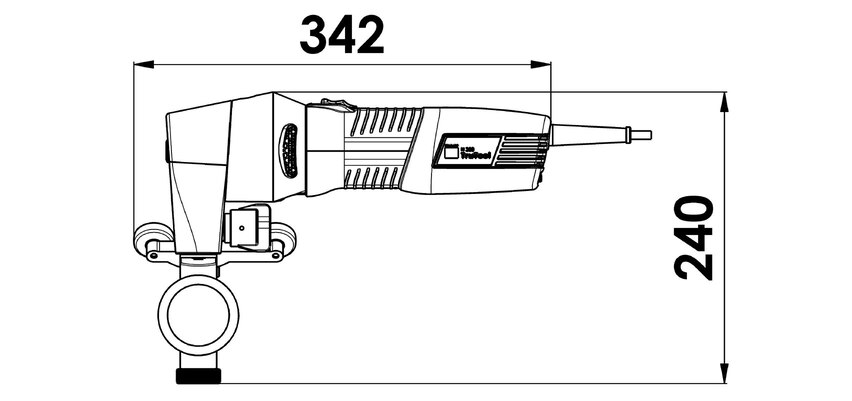

TruTool TKF 700，尺寸图

正确的选择

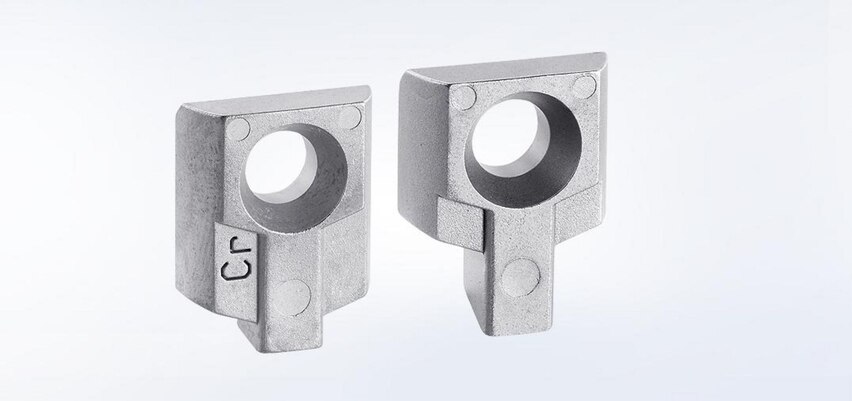

TruTool TKF 700 有两个不同的刀具可供选择，您可以视板材强度不同予以使用。标准刀具非常适合加工抗拉强度不超过 400 N/mm2 的铝材和结构钢。如果您想加工抗拉强度 600 N/mm2 – 800 N/mm2 的高强度材料，这种高强度刀具就非常合适。

用于小零件

TruTool TKF 700 适用于加工小型工件。为此，您使用固定在工站中的该机器。

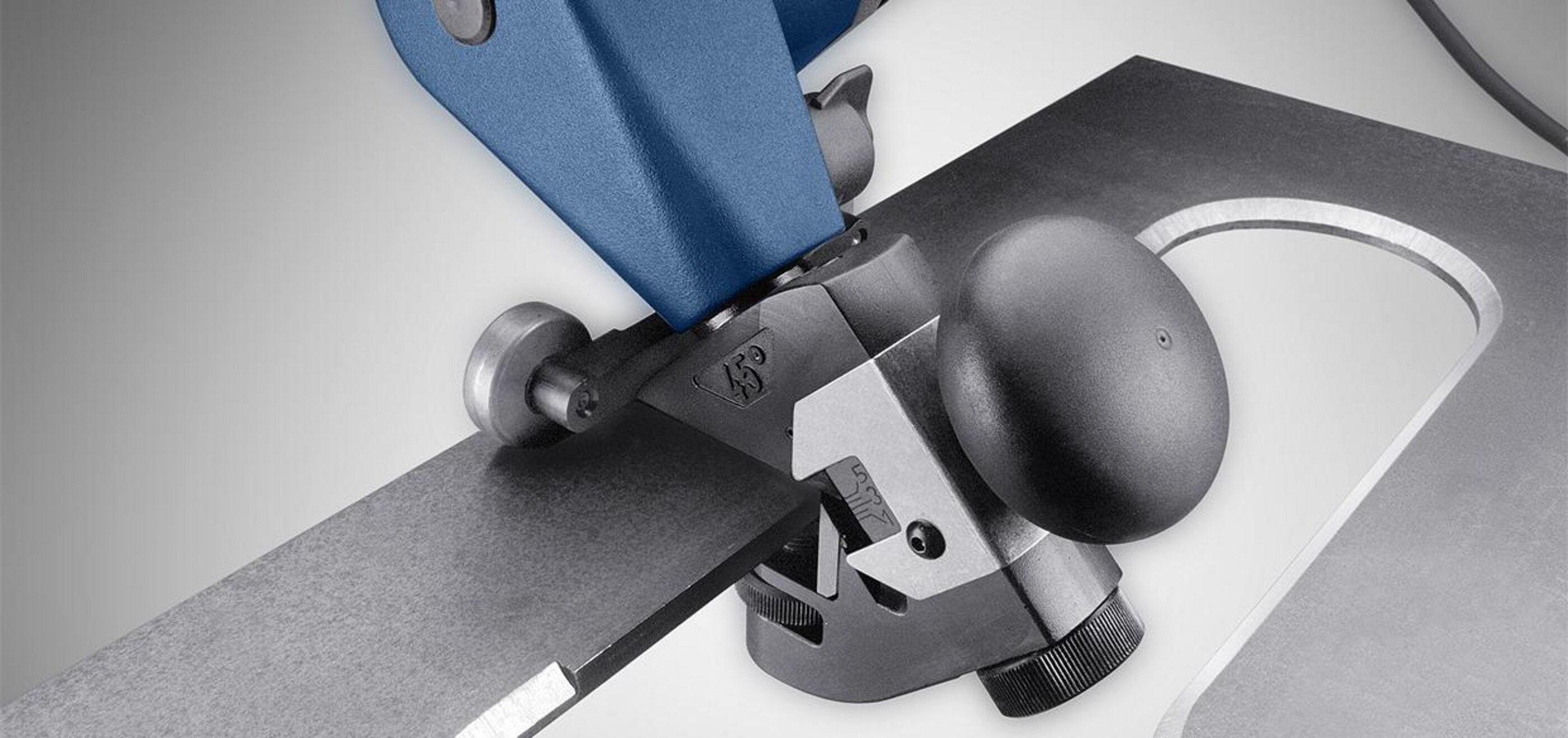

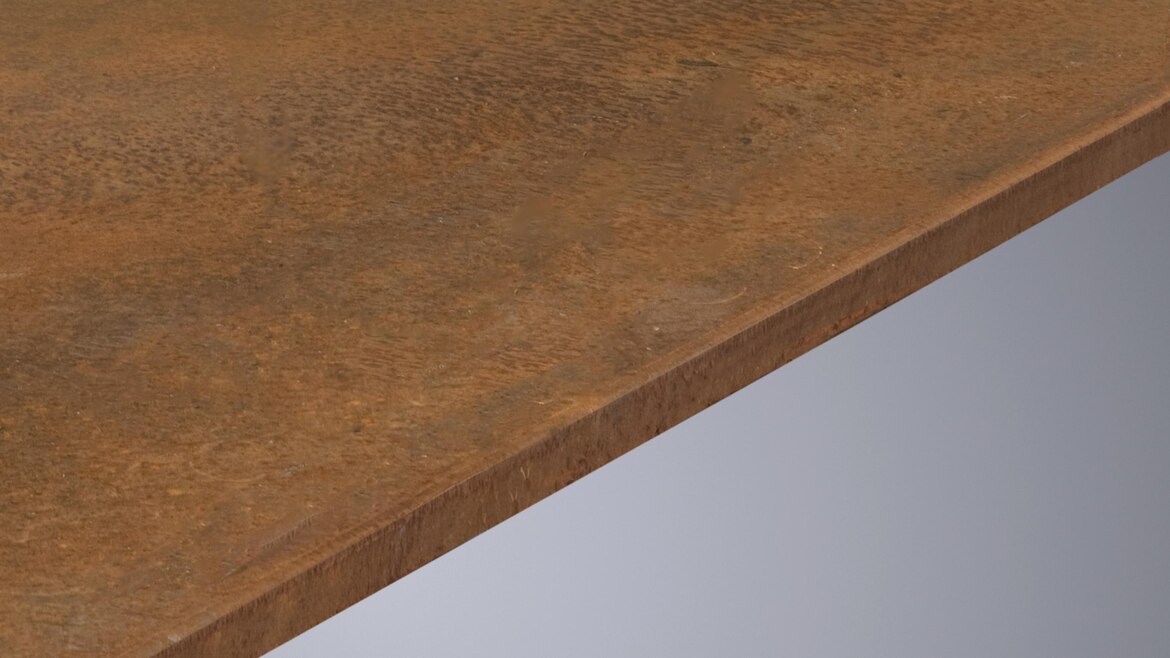

用于平直和半径边缘

在外轮廓和内轮廓上的焊缝准备工作。带有直径最小 90 mm 的内截面和半径最小 40 mm 的弧形边缘。

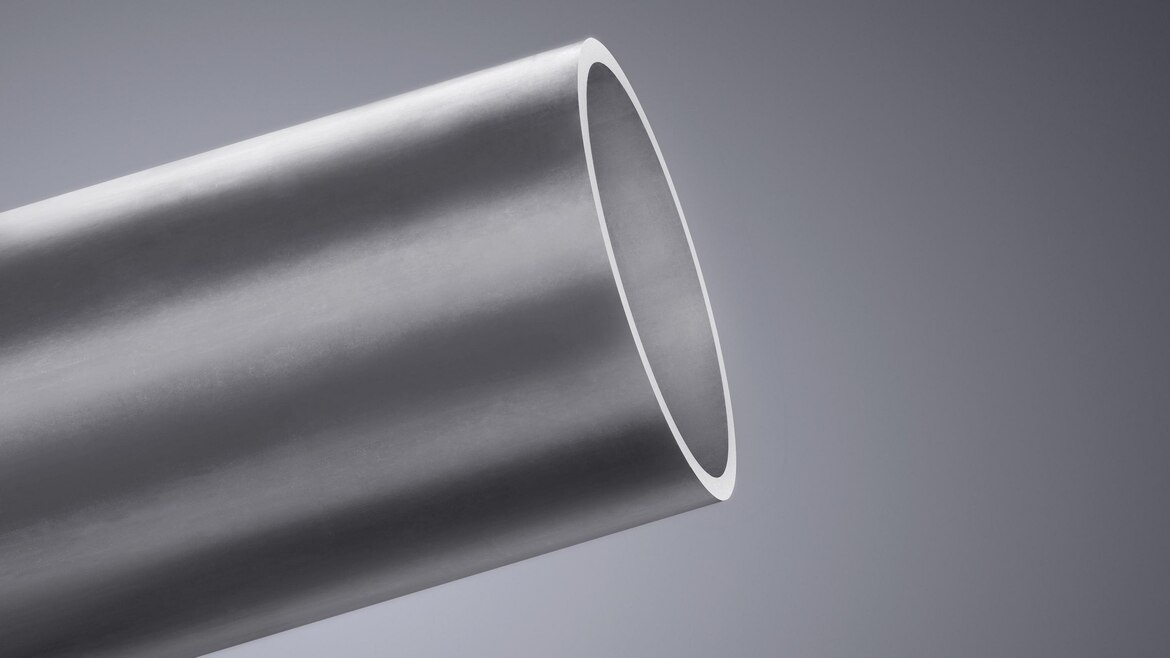

管材

在内径最小 80 mm 的管材上的焊缝准备工作。

后续耗材与相应附件均包含在供货范围内

油枪（已注满

1 件 1369906

内六角螺丝刀 TORX T 25

1 件 0131549

标准刀具（内置）

内置

六角扳手 DIN 911-5

1 件 0067857

六角扳手 DIN 911-4

1 件 0067857

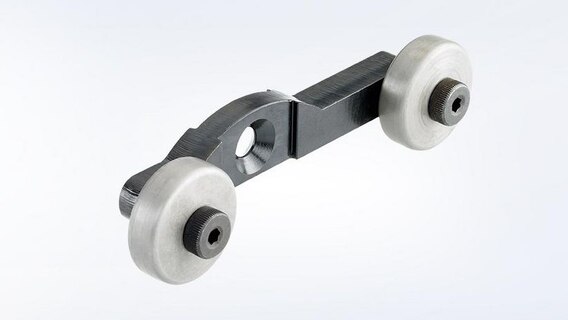

成套辊架

1 件 0130868

通快 Box M3

1 件 1770951

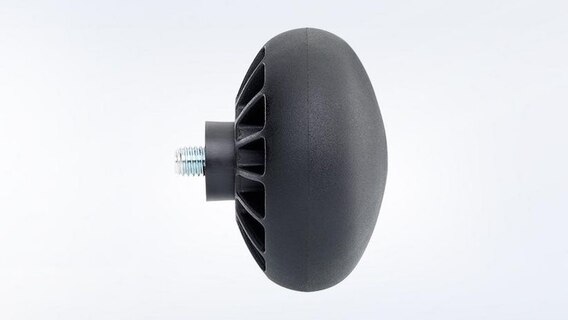

手柄

1 件 0131063

您可在此查阅适配机床的消耗材料与配件

托架 45°

与支架部件 45° 相匹配

1 个 0977765

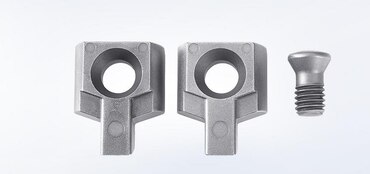

套件

2 x 刀片和 1 x 沉头螺栓

套件 0132371

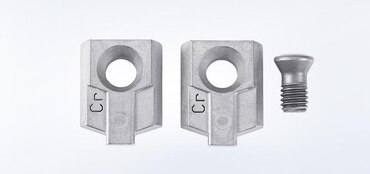

高强度套件

2 x 高强度刀片和 1 x 沉头螺栓

套件 0132740

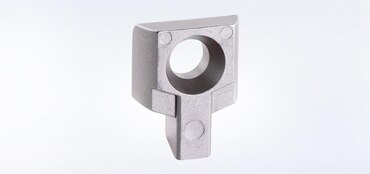

标准刀片

用于加工抗拉强度最大 400 N/mm2 的结构钢和铝材

5 件套 1264353

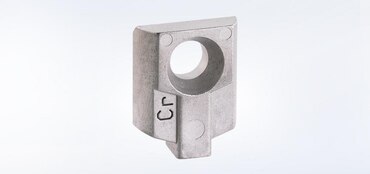

高强度刀片

用于加工抗拉强度为 600 至 800 N/mm2 的 CR 钢

5 件套 1264400

托架 37.5°

与支架部件 37.5° 相匹配

1 个 0259379

用于铝材的冲压油和步冲油

1000 ml 0125874

用于钢材的冲压油和步冲油

500 ml 0103387

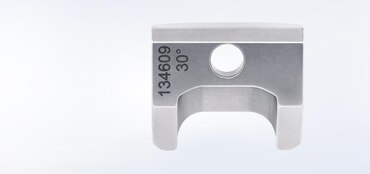

托架 30°

与支架部件 30° 相匹配

1 个 0134609

通快 Box M3

1 个 1770951

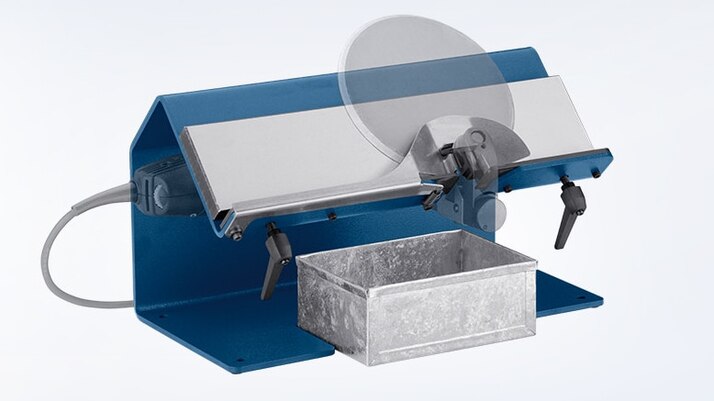

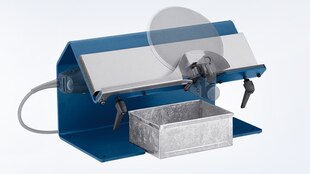

工站

固定位置使用时加工小型零件的理想之选

1 个 0977764

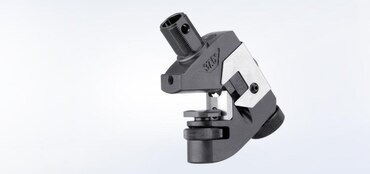

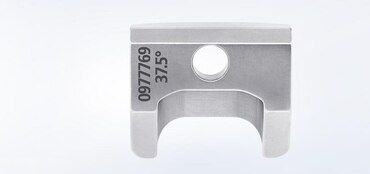

支架部件 37.5°

带 37.5° 倾斜角

1 个 0977769

支架部件 30°

带 30° 倾斜角

1 个 0977770

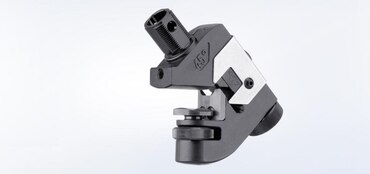

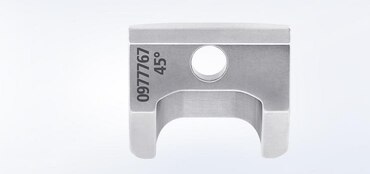

支架部件 45°

带 45° 倾斜角

1 个 0977767

	TruTool TKF 700，倾斜角 30°	TruTool TKF 700，倾斜角 37.5°	TruTool TKF 700，倾斜角 45°
最大倒角长度 / 最大倒角高度
最大倒角长度，400 N/mm² 钢材	7 mm	7 mm	7 mm
最大倒角高度，400 N/mm² 钢材	5 mm	5 mm	5 mm
最大倒角长度，600 N/mm² 钢材	5.7 mm	5.7 mm	5.7 mm
最大倒角高度，600 N/mm² 钢材	4 mm	4 mm	4 mm
最大倒角长度，800 N/mm² 钢材	4 mm	4 mm	4 mm
最大倒角高度，800 N/mm² 钢材	3 mm	3 mm	3 mm
半径
最小半径	40 mm	40 mm	40 mm
通用
工作速度（最大）	1.5 m/min	1.5 m/min	1.5 m/min
额定消耗功率	1700 W	1700 W	1700 W
板材厚度	1 mm - 20 mm	1 mm - 20 mm	1 mm - 20 mm
尺寸
长度	342 mm	342 mm	342 mm
高度	240 mm	240 mm	240 mm
重量
重量	5.3 kg	5.3 kg	5.3 kg
