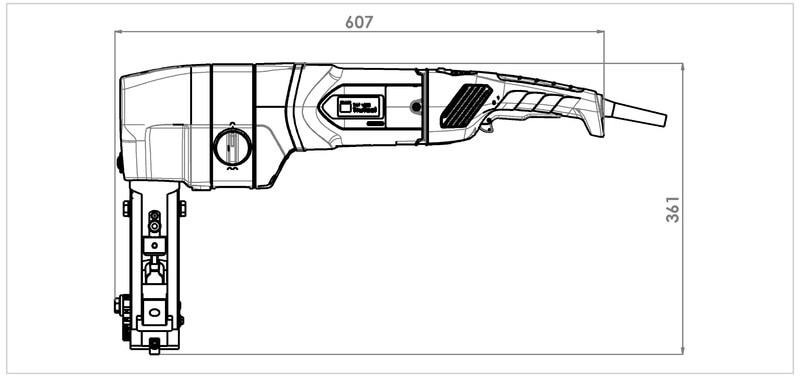

TruTool TKF 1500，带 2 挡变速箱，尺寸图
具有 2 个挡位，性能强大

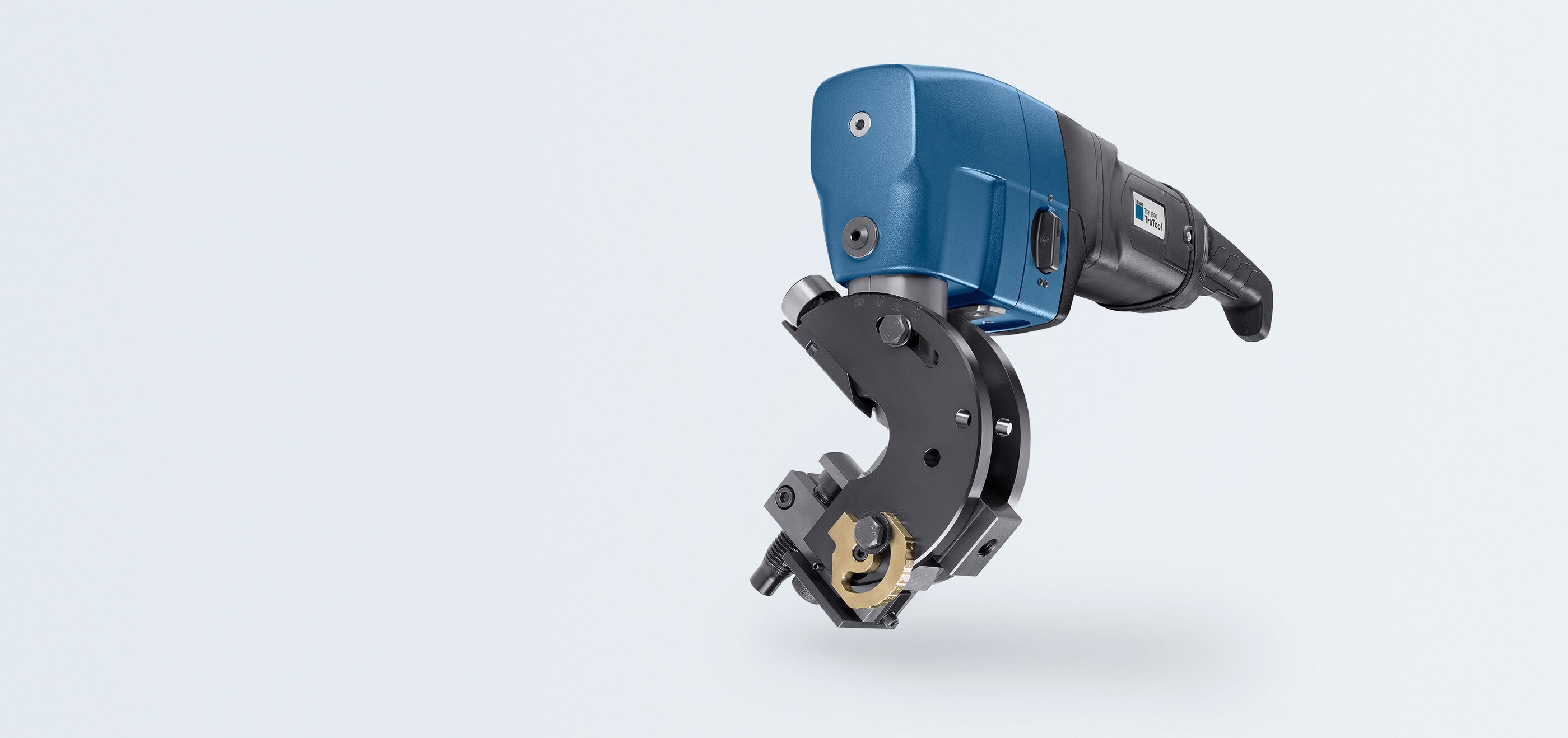

TruTool TKF 1500 配有一个功率强劲的 2600 瓦电机和一个 2 挡变速箱。可以使您根据当前的用途进行个性化的加工。电机上集成的手部防护装置保证了良好的可用性，并确保了作业时的安全性。由于具有软手柄，您在工作时受到的震动很小。始终可以得到均匀的、无氧化物的结果。无论您是加工的平直板材、T 形支架还是管材。表面上的粗糙度始终保持很小。
2 挡变速箱
视材料厚度、强度和工件的种类不同，确保最佳的结果。
2600 瓦电机
这款功率特别大的电机确保极高的疲劳强度。
安全地工作
电机上集成的手部防护装置为您提供很高的工作安全性。
正确的设置
快速、简单地实现倒角高度和板材厚度的最佳设置。
从 20° 至 55° 无级调节
您可以使用从 20° 至 55° 之间不同角度的支撑体。

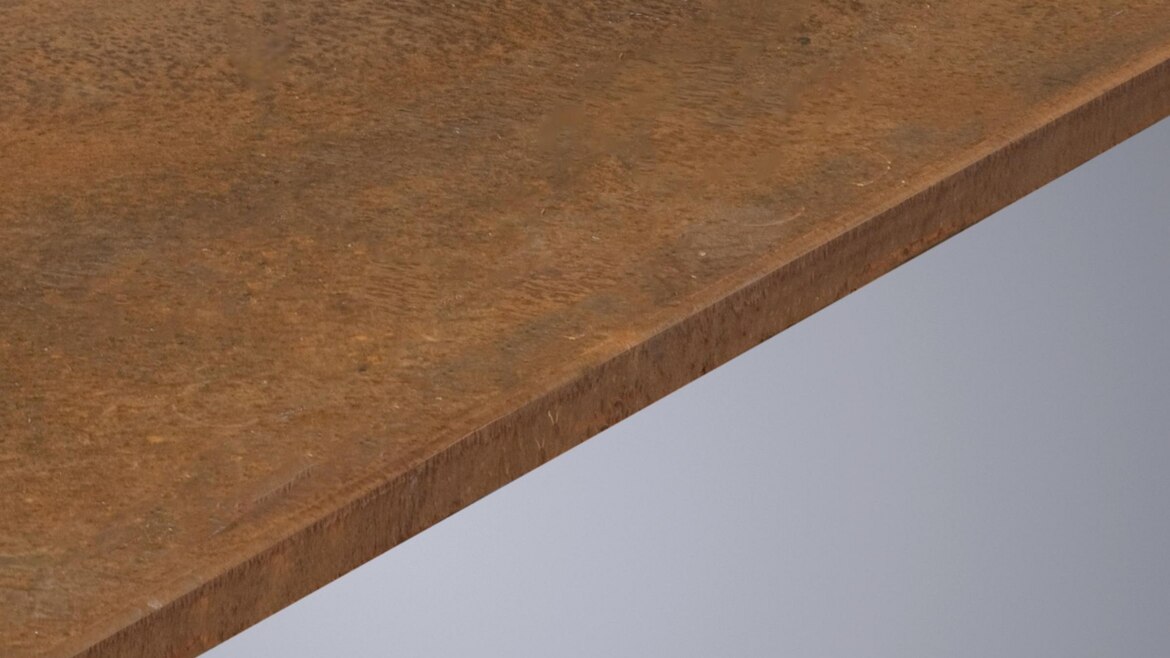

用于平直和半径边缘
在外轮廓和内轮廓上的焊缝准备工作。直径最小 130 mm 的内截面。也用于 T 形和双 T 形支架。
管材
在内径最小 30 mm 的管材上的焊缝准备工作。
后续耗材与相应附件均包含在供货范围内。
用于钢材的冲压油和步冲油，瓶装 500 ml
1 件 0103387
高强度坡口刀（内置）
内置
六角螺栓 M 10 x 20 - 10.9 DIN 933
1 件 0017302

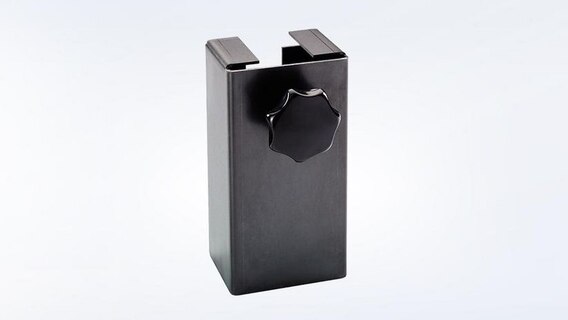

切屑盒
1 件 0023209
6 mm 六角扳手
1 件 0118860
六角螺栓 M 10 x 20 - 10.9 DIN 933（两件）
1 件 0079310
油脂管 "S1"，25 g
1 件 0121486
油脂管 "S1"，250 g
1 件 0385478
扳手 AL17 DIN 3113
1 件 0078310
油枪
1 件 0068624
管状手柄
1 件 0023206

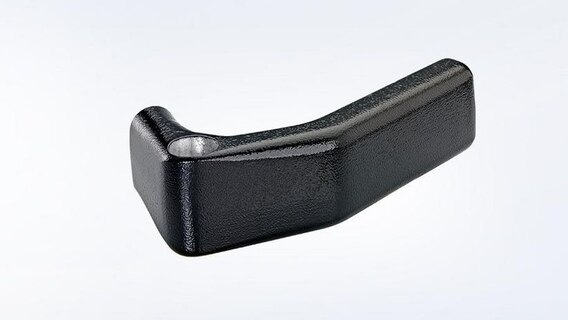

手柄接口
1 件 0023229
标准量规
1 件 1411767
右侧整个滚架
1 件 1238982
工具箱
1 个工具箱 2277078
在此可查找适配机器的耗材与附件。

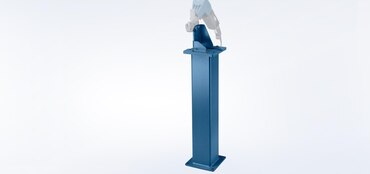

带支架的工站
固定位置使用时加工小型零件的理想之选。需为 TruTool TKF 2000 单独订购适配器 1653155。
1 个
0005079

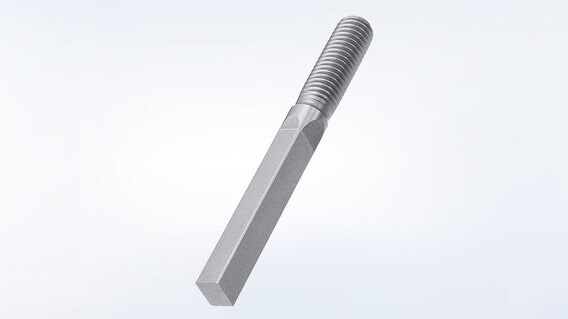

高强度坡口刀 5575
用于加工抗拉强度为 600 至 800 N/mm2 的结构钢
2 件套
1327480
10 件套
1327482

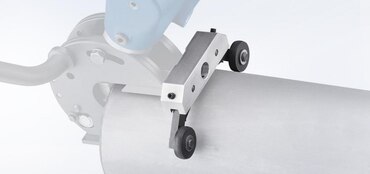

管件加工用辊架
用于管件外部加工 Ø 90 - 200 mm，含退料器
1 个
0005123

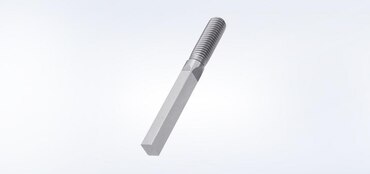

铝材用坡口刀
用于加工抗拉强度为 200 至 400 N/mm2 的铝材
2 件套
1264419

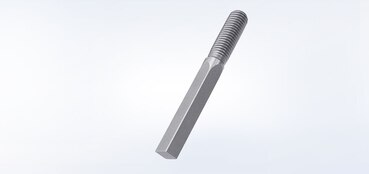

高强度坡口刀
用于加工抗拉强度为 500 至 700 N/mm2 的结构钢
10 件套
1264418
2 件套
1264417

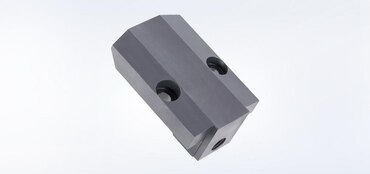

退料器
用于 20° 至 45° 之间的倾斜角。用于特殊部件 0027798，针对管件加工。
1 个
0023242

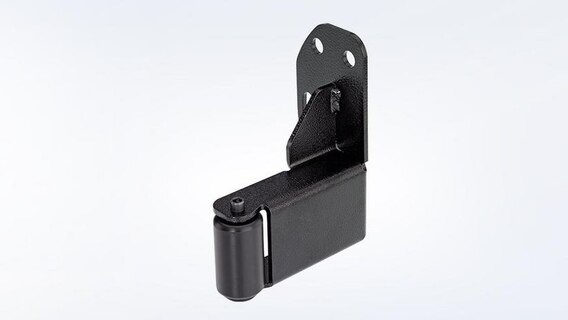

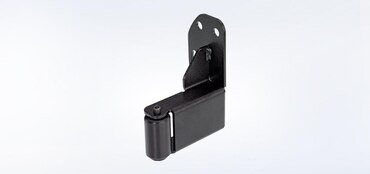

左侧辊架
1 个
1240848

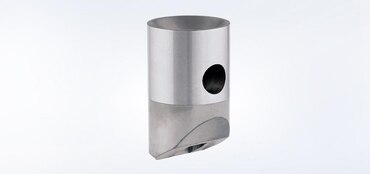

滑动轴套
1 个
1884873
用于钢材的冲压油和步冲油
500 ml
0103387

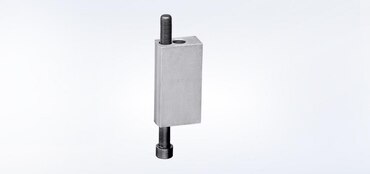

改装组件 120 - 160 mm
用于更大工件厚度 120 至 160 mm 的改装组件
1 个
0027799

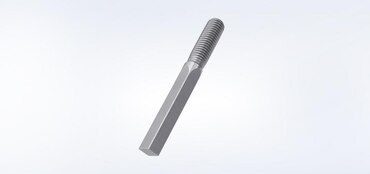

高性能坡口刀
用于加工抗拉强度为 700 至 900 N/mm2 的结构钢
2 件套
1264420
10 件套
1264432

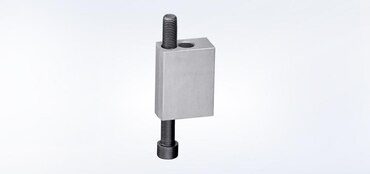

改装组件 80 - 120 mm
用于更大工件厚度 80 至 120 mm 的改装组件
1 个
0023204

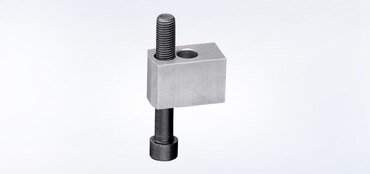

改装组件 40 - 80 mm
用于更大工件厚度 40 至 80 mm 的改装组件
1 个
0023203

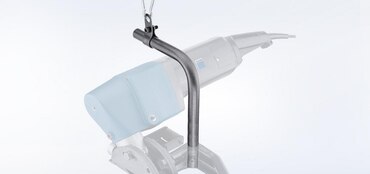

提手
最大可移动性下实现轻松作业
1 个
0023210

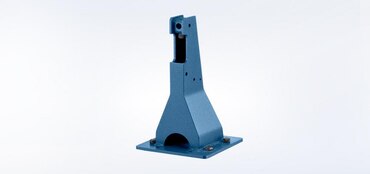

工站 TKF1500 / 2000
固定位置使用时加工小型零件的理想之选。需为 TruTool TKF 2000 单独订购适配器 1653155。
1 个
1343474
用于铝材的冲压油和步冲油
1000 ml
0125874
工具箱
1 个
0121585

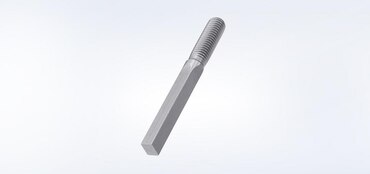

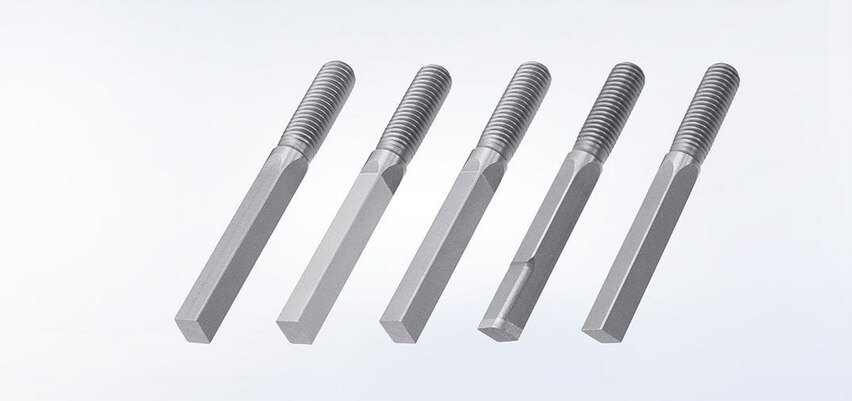

坡口刀
用于加工抗拉强度为 300 至 500 N/mm2 的结构钢
10 件套
1263029
2 件套
1263021

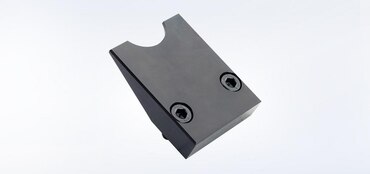

特殊退料器 55°
用于 20° 至 55° 之间的倾斜角
1 个
0032119

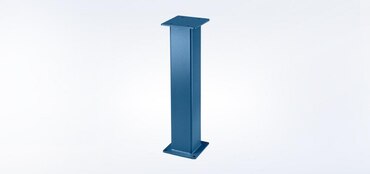

支架
用于工站的支架
1 个
0003677
|
TruTool TKF 1500，带 2 档变速箱（第 1 档）
|
TruTool TKF 1500，带 2 档变速箱（第 2 档）
|
|
|---|---|---|
| 最大倒角长度 / 最大倒角高度 | ||
| 最大倒角长度，400 N/mm² 钢材 | 15 mm | 15 mm |
| 最大倒角高度，400 N/mm² 钢材 | 10.6 mm | 10.6 mm |
| 最大倒角长度，600 N/mm² 钢材 | 11 mm | 9 mm |
| 最大倒角高度，600 N/mm² 钢材 | 7.8 mm | 6.4 mm |
| 最大倒角长度，800 N/mm² 钢材 | 9 mm | 6 mm |
| 最大倒角高度，800 N/mm² 钢材 | 6.4 mm | 4.2 mm |
| 半径 | ||
| 最小半径 | 55 mm | 55 mm |
| 通用 | ||
| 工作速度（最大） | 1.25 m/min | 2 m/min |
| 额定消耗功率 | 2600 W | 2600 W |
| 板材厚度 | 4 mm - 160 mm | 4 mm - 160 mm |
| 尺寸 | ||
| 长度 | 607 mm | 607 mm |
| 高度 | 361 mm | 361 mm |
| 重量 | ||
| 重量 | 19.5 kg | 19.5 kg |
PDF <1MB
技术数据表
所有产品款型的技术数据以供下载。
受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。
