新款
感应加热

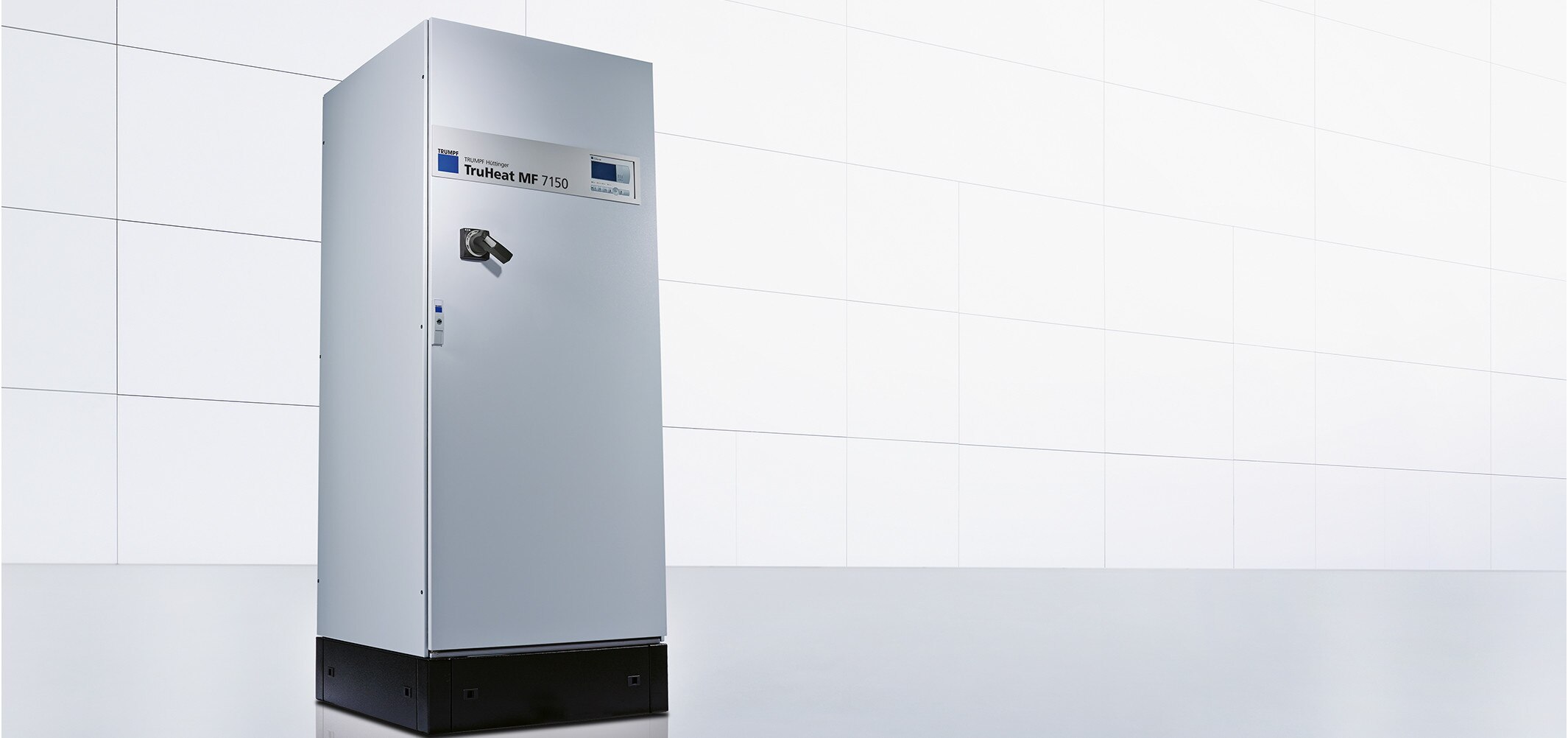

TruHeat MF 7000 (G2) 系列

组合方式独一无二

转至产品

极小空间上的最高功率

TruHeat MF 7000 (G2) 系列中频电源是真正的效率奇迹：超过 90 % 的能量转换率实现极为经济的运行，可调范围宽泛的功率和输出频率开辟巨大的应用领域。无论是在淬火、退火、钎焊、熔融和锻造等传统感应式应用中，还是在晶体外延生长和晶体培养等高科技应用中，此款电源都值得信赖！

应用中的极大灵活性

得益于较大的频率范围（0.5 kHz 至 200 kHz），可精准适配各类工艺流程。

功率密度高、空间要求小

TruHeat MF 7000 (G2) 系列是市场上很紧凑的大功率中频电源。

最高效率，最低运行成本

超过 90 % 的能量转换率保障极为经济的运行。

模块化结构、高实用性

所有组件均可轻松更换，从而将保养与修复时间降至很低。

最大生产效率和工艺可靠性

得益于快速精确的中频输出参数调节，稳定控制工艺流程。

多种用途

TruHeat MF 7000 (G2) 系列电源普遍适用多种用途，可用于传统领域和高科技工艺。同时，该产品系列还在淬火、钎焊、退火、熔融和锻造中大放异彩。

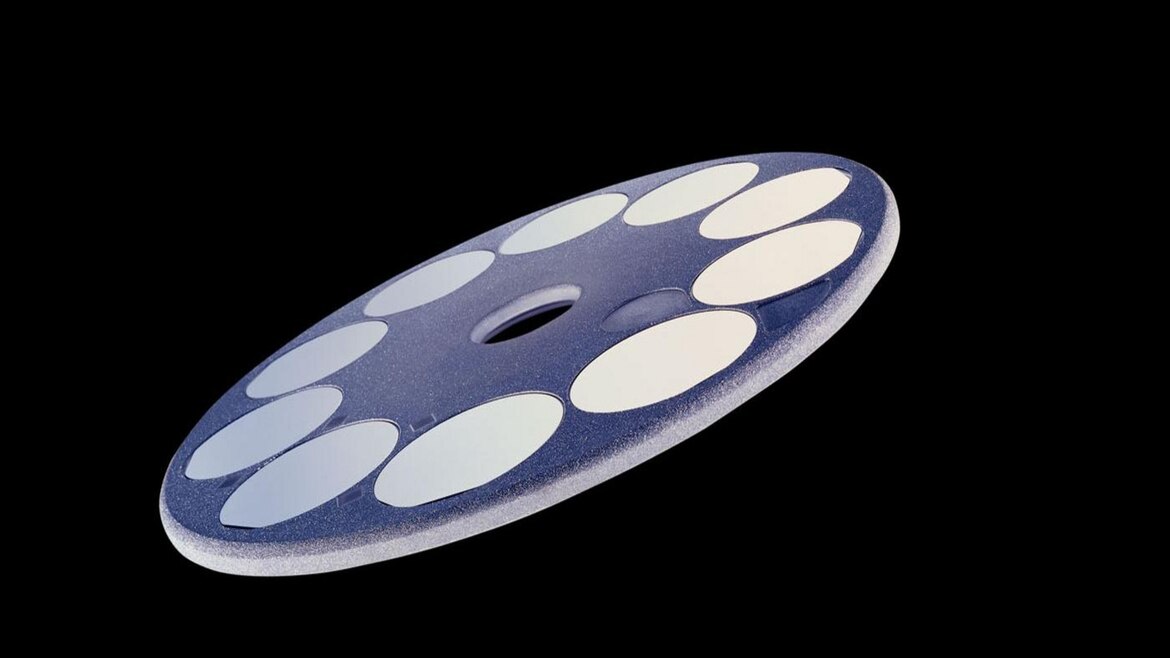

晶体外延生长

将单晶层涂覆至相同材料的基质上，例如制造发光二级管时。

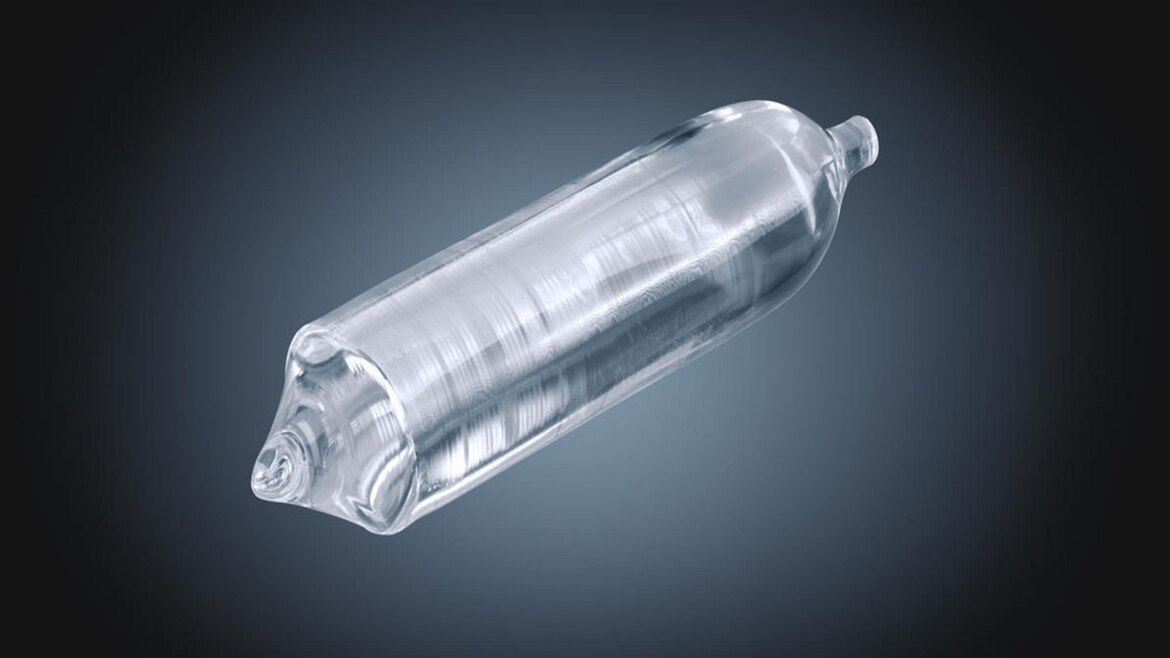

晶体培养

人工生成晶体，例如依据柴可拉斯基原理的坩埚直拉法。

您感应进程的最经济解决方案

凭借超过 90 % 的能量转换率，第二代 TruHeat MF 7000 系列电源提供极高的经济性和极低的运行成本。高功率的紧凑设计允许以节省空间的方式集成至任一生产设备中。较大的频率范围和功率范围确保最高的应用灵活性，轻松实现负载适配。

恶劣条件下仍可实现最大进程安全性和可用性

便于保养和维修的模块化结构确保电源的高可用性（运行时间），由于所需泵送功率和冷却功率较低，即使在严苛的生产条件下也可使用此款电源。

对中频输出参数能够极为快速精确地进行调节，提高进程安全性和生产效率。此外，功率降低的情况下仍可继续正在运行的工艺流程。

标称连接数据
电源供应器电压 (±10%) (±10%) (±10%) (±10%) (±10%) (±10%) (±10%) (±10%)
电源频率 50 Hz - 60 Hz 50 Hz - 60 Hz 50 Hz - 60 Hz 50 Hz - 60 Hz 50 Hz - 60 Hz 50 Hz - 60 Hz 50 Hz - 60 Hz 50 Hz - 60 Hz
电源消耗功率 116 kVA 139 kVA 232 kVA 278 kVA 93 kVA 174 kVA 209 kVA 75 kVA
功率系数 0.95 0.95 0.95 0.95 0.95 0.95 0.95 0.95
输出端
标称功率 100 kW 120 kW 200 kW 240 kW 80 kW 150 kW 180 kW 60 kW
最大输出电流 560 A eff 560 A eff 1120 A eff 1120 A eff 560 A eff 720 A eff 720 A eff 280 A eff
最高输出电压 1200 V eff 1200 V eff 1200 V eff 1200 V eff 1200 V eff 1200 V eff 1200 V eff 1200 V eff
标称工作频率 1 kHz - 200 kHz 1 kHz - 200 kHz 1 kHz - 200 kHz 1 kHz - 200 kHz 1 kHz - 200 kHz 1 kHz - 200 kHz 1 kHz - 200 kHz 1 kHz - 200 kHz
功率电缆长度 5 m - 30 m 5 m - 30 m 5 m - 30 m 5 m - 30 m 5 m - 30 m 5 m - 30 m 5 m - 30 m 5 m - 30 m
外壳
宽度 800 mm 800 mm 800 mm 800 mm 800 mm 800 mm 800 mm 800 mm
高度 2000 mm 2000 mm 2000 mm 2000 mm 2000 mm 2000 mm 2000 mm 2000 mm
深度 800 mm 800 mm 800 mm 800 mm 800 mm 800 mm 800 mm 800 mm
重量 570 kg 580 kg 630 kg 700 kg 570 kg 630 kg 630 kg 510 kg
防护等级 IP 54 54 54 54 54 54 54 54
通信接口
模拟/数字 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
RS 232/RS 485 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
PROFIBUS ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EtherCAT ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
DeviceNet ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
冷却要求
最高水压 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar
最小压差 2.2 bar 2.2 bar 2.5 bar 2.5 bar 2.2 bar 2.2 bar 2.2 bar 2.2 bar
最小流量 17 l/min 17 l/min 27 l/min 27 l/min 17 l/min 20 l/min 20 l/min 14 l/min
冷却剂最高温度 45 °C 45 °C 45 °C 45 °C 45 °C 45 °C 45 °C 45 °C
通用
总效率 91 % 91 % 91 % 91 % 5 °C - 40 °C 91 % 91 % 91 %
认证书/标准 CE 一致性声明 CE 一致性声明 CE 一致性声明 CE 一致性声明 CE 一致性声明 CE 一致性声明 CE 一致性声明
周围条件
外部温度 5 °C - 40 °C 5 °C - 40 °C 5 °C - 40 °C 5 °C - 40 °C 91 % 5 °C - 40 °C 5 °C - 40 °C 5 °C - 40 °C
PDF <1MB
技术数据表

所有产品款型的技术数据以供下载。

可提供各类不同的选项，实现中频发生器针对现有应用的优化匹配。

主动式除湿装置

主动式除湿装置（仅限组合冷却水量调节装置）。

Profinet 与 EtherCAT 附加接口

除标配的 PROFIBUS 接口与模拟/数字接口，TruHeat MF 7000 (G2) 系列电源还可拓展安装 Profinet 与 EtherCAT 附加接口。
自动冷却水量调节

采用内置冷却水量自动调节装置的智能冷却设计。

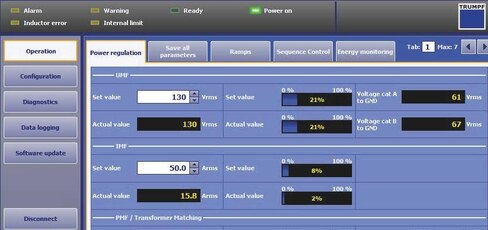

TruControl Power 操作软件

借助基于 Windows 的软件 TruControl Power，可便捷地在计算机或笔记本电脑上操作、配置和监控发生器。 主要功能：输入和保存客户定制参数组，通过软件示波器图形化显示工艺流程参数，可保存用于快速故障分析的相关数据。

选用各类不同的系统组件，实现中频电源针对现有应用的优化匹配。

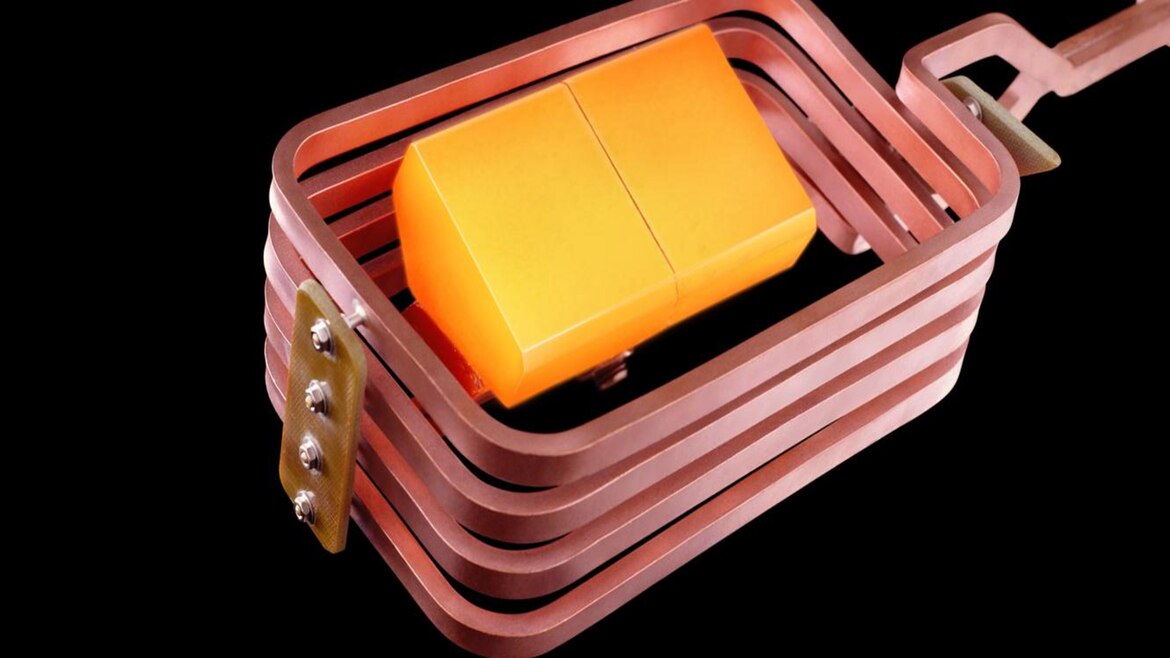

电感线圈
感应器几何形状针对相应加热进程进行特别匹配（环形、线性或成形感应器）。

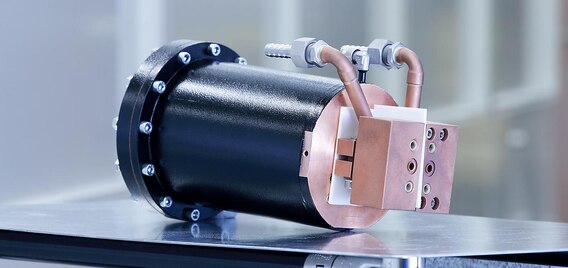

同轴变压器
同轴变压器用于 电源和感应器之间的最佳功率适配。可提供变压比为 6:1、9:1 和 12:1 的同轴变压器。
高温计和程序控制器
高温计用于无接触式表面温度测量，测量温度可高达 2000 °C。通过与其相连的程序控制器实现对温度分布曲线精准的探测采样。
冰水机
冰水机负责可靠排放工艺流程热量。针对不同的应用范围可提供各类规格。

受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。

您可能也对以下主题感兴趣

服务_感应_应用_专注_于_加热_工艺
感应式加热：他人心灰意冷，我们热火朝天

非标准解决方案令您停滞不前，您急需特殊应用？我们为您研发需求适配感应式加热工艺。

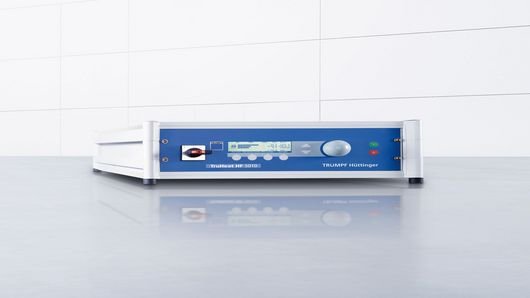

用于感应加热的高频电源
