能效
按需伺服驱动装置不仅具有高能效，还能以 220 mm/s 的速度极其快速地工作。

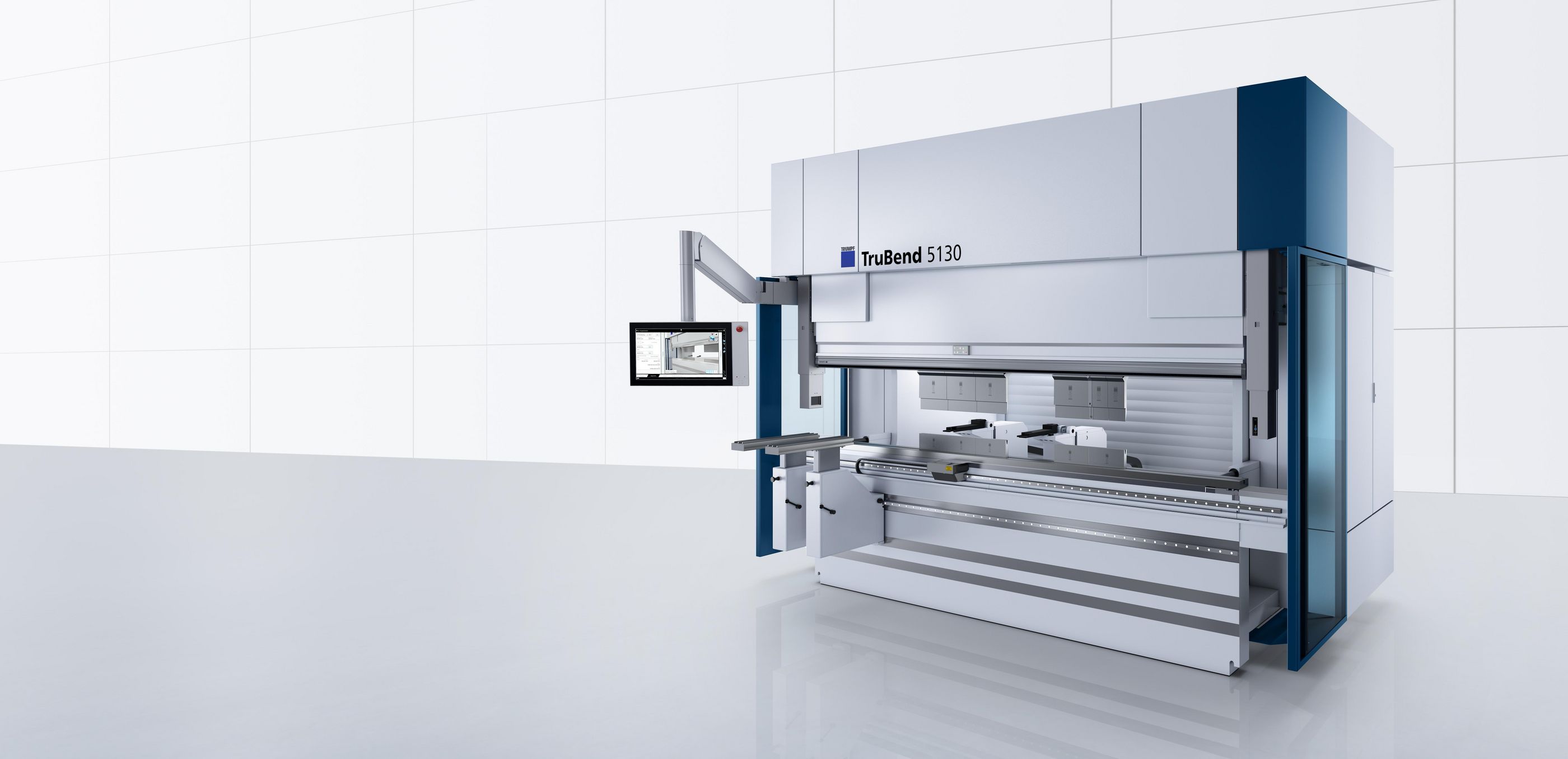

全能型高效机床

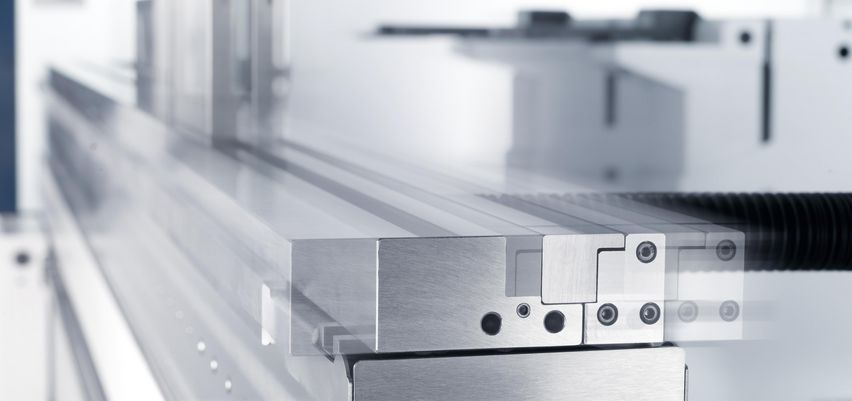

TruBend 5000 系列是通快在全球范围内畅销的折弯机。从编程到装备再到实际弯折，为您提供无与伦比的生产效率。下模移动机构和 6 轴后挡料等创新特征赋予您充分的应用自由。操作简便又直观的革命性控制理念等诸多创新，以及新型人体工学解决方案为操作员减轻了工作负担。
静音又快速
按需伺服驱动装置可高效、快速又静音地工作。
角度测量系统
使用 ACB 角度测量系统从第一个零件起就进展顺利。
方便使用又符合人体工程学
大量装备选项使得工作起来更便捷、安全和高效。
轻松控制
使用 Touchpoint TruBend 像在平板电脑上一样简便直观地操作。
自动换模
由自动换模机 ToolMaster 接管所有装备操作。

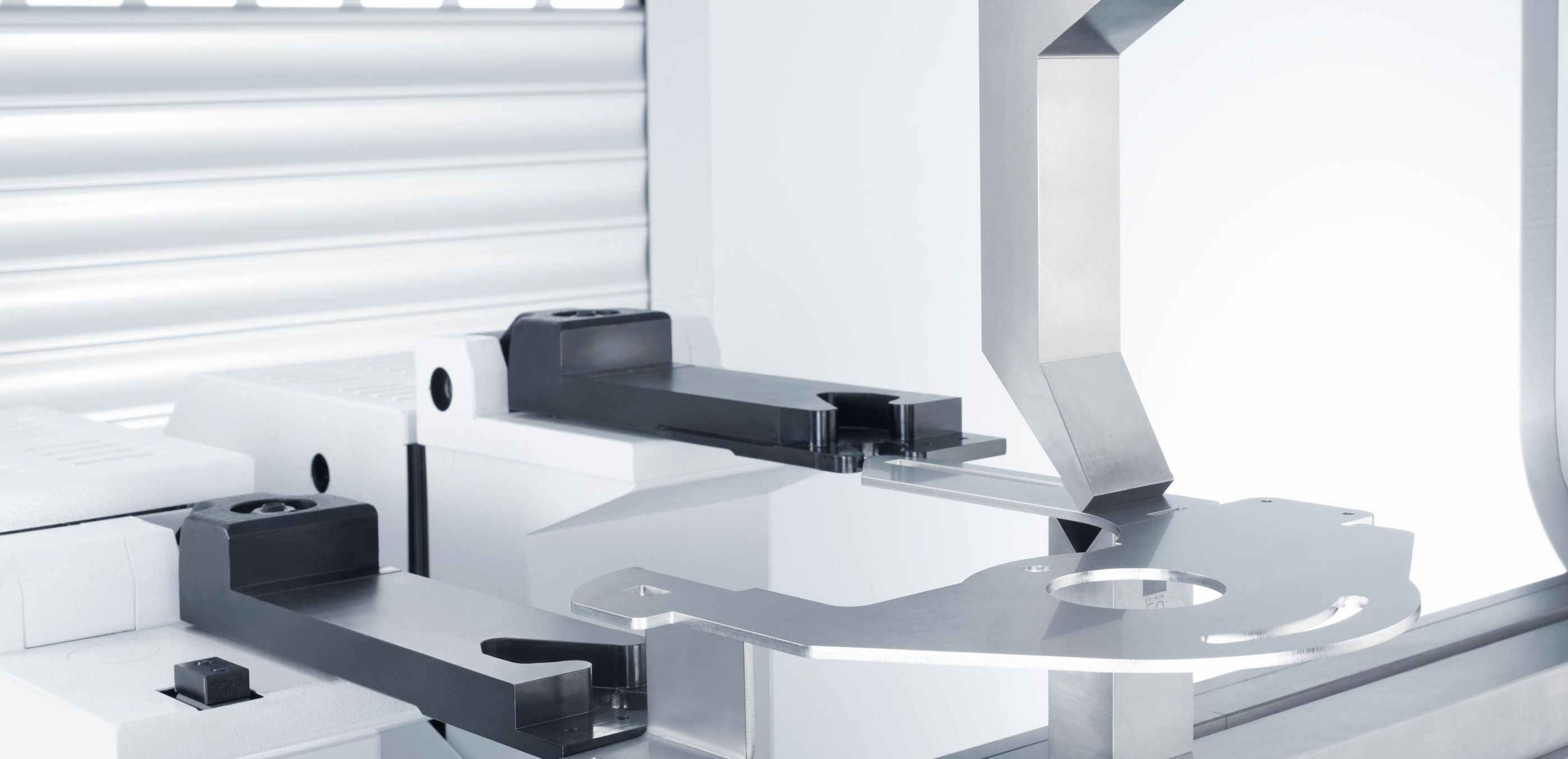

归功于 6 轴后挡料的灵活性
6 轴后挡料赋予您充分的应用自由。
TruBend 5000 系列也能以高角度精度折弯复杂的薄板件。
TruBend 5000 系列也能以高角度精度折弯复杂的薄板件。
即使面对厚板件，TruBend 5000 系列也能以高角度精度工作。
即使面对厚板件，TruBend 系列也能以高角度精度工作。
即便是长直型材，TruBend 5000 系列也能以高角度精度折弯。
即便是长直型材，TruBend 5000 系列也能以高角度精度折弯。
|
TruBend 5085
产品对比
|
TruBend 5085 (S)
产品对比
|
TruBend 5130
产品对比
|
TruBend 5170
产品对比
|
TruBend 5170 (S)
产品对比
|
TruBend 5230
产品对比
|
TruBend 5230 (S)
产品对比
|
TruBend 5320
产品对比
|
|
|---|---|---|---|---|---|---|---|---|
| 冲压力 | 850 kN | 850 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN |
| 折弯长度 | 2210 mm | 2720 mm | 3230 mm | 3230 mm | 4250 mm | 3230 mm | 4250 mm | 4420 mm |
| 立柱间距 | 1750 mm | 2260 mm | 2690 mm | 2690 mm | 3680 mm | 2690 mm | 3680 mm | 3680 mm |
| 有效安装高度 | 385 mm | 615 mm | 385 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
| 较大规格时的有效安装高度（选项） | 615 mm | - | 615 mm | - | - | - | - | - |
| 伸距 | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
| 操作界面 | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend |
| Y 轴冲压档最高速度（选项） | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
| 尺寸，重量 | ||||||||
| 长度 | 3020 mm | 3530 mm | 3980 mm | 3980 mm | 4970 mm | 4150 mm | 5140 mm | 5180 mm |
| 宽度 | 1800 mm | 1800 mm | 1900 mm | 1900 mm | 1900 mm | 2055 mm | 2055 mm | 2055 mm |
| 高度 | 2840 mm | 2840 mm | 2840 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3200 mm |
| 重量： | 8300 kg | 9100 kg | 11800 kg | 14150 kg | 17850 kg | 17200 kg | 19850 kg | 23400 kg |
|
TruBend 5085
|
TruBend 5085 (S)
|
TruBend 5130
|
TruBend 5170
|
TruBend 5170 (S)
|
TruBend 5230
|
TruBend 5230 (S)
|
TruBend 5320
|
|
|---|---|---|---|---|---|---|---|---|
| 冲压力 | 850 kN | 850 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN |
| 折弯长度 | 2210 mm | 2720 mm | 3230 mm | 3230 mm | 4250 mm | 3230 mm | 4250 mm | 4420 mm |
| 立柱间距 | 1750 mm | 2260 mm | 2690 mm | 2690 mm | 3680 mm | 2690 mm | 3680 mm | 3680 mm |
| 有效安装高度 | 385 mm | 615 mm | 385 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
| 较大规格时的有效安装高度（选项） | 615 mm | - | 615 mm | - | - | - | - | - |
| 伸距 | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
| 操作界面 | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend |
| Y 轴冲压档最高速度（选项） | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
| 尺寸，重量 | ||||||||
| 长度 | 3020 mm | 3530 mm | 3980 mm | 3980 mm | 4970 mm | 4150 mm | 5140 mm | 5180 mm |
| 宽度 | 1800 mm | 1800 mm | 1900 mm | 1900 mm | 1900 mm | 2055 mm | 2055 mm | 2055 mm |
| 高度 | 2840 mm | 2840 mm | 2840 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3200 mm |
| 重量： | 8300 kg | 9100 kg | 11800 kg | 14150 kg | 17850 kg | 17200 kg | 19850 kg | 23400 kg |
PDF <1MB
技术数据表
所有产品款型的技术数据以供下载。
众多功能让使用 TruBend 5000 系列工作更加安全、简单、多产和符合人体工程学。
精度
ACB Wireless 角度测量系统
方便使用的 ACB（自动控制折弯） Wireless 系统借助集成在上模内的探片测量和修正角度。该系统能自动识别传感器位置，模具与控制系统之间进行无线通讯。
ACB Laser 角度测量系统
ACB Laser 是一款非接触式光学角度测量系统。激光器投射一条线到板材上并通过摄像机检测角度。为此两个测量单元自动移动至适当位置。
折弯辅助装置
实用的折弯辅助装置可帮助实现最大 30° 的角度，包括自动调节高度。尤其支持弯折重型或大面积零件。而且可选择平放在塑料、刷子或是滚轮上。
控制板材厚度折弯 (TCB)
板材厚度变化现已不成问题：机床内的传感器识别板材厚度，由此自动适配刺穿深度。
材料装卸和能源效率
支承托架
高度可无级调节的支承托架让您更便于操纵部件。坚固托架具有较大承载能力，可提供不同类型的支撑台面。
后挡料
最多可装备 6 个数控后挡料以应对几乎所有情况。

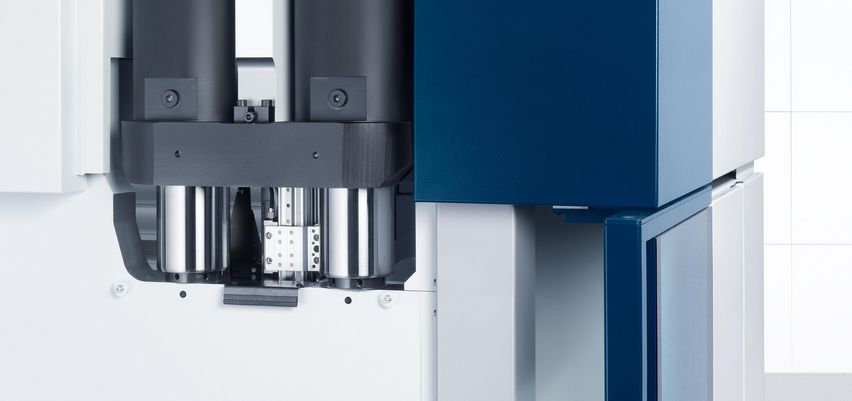

驱动：按需伺服驱动
伺服驱动（按需伺服驱动）为 TruBend 机床精准提供所需能量。它仅可在折弯过程期间运行，否则液压系统停止，不消耗能量。若滑块必须克服大幅沉入深度，则它可以更高工作速度提供支援。驱动装置运行节能、快速又极为安静。
以数字化方式接入并集成智能解决方案
轻松将多台通快机床无缝整合至专属的软件世界。无论是整合至 TRUMPF Oseon，还是接入 Monitoring 和 Analyse Tools——我们为各种组合均提供有匹配的解决方案。使用我们基于 OPC UA 标准的接口也可接入第三方软件系统。
人性化
无线缆脚控操作器
极为实用、易于操作：这款经过 TÜV 检验的无线缆脚控操作器可实现更高活动自由度并消除操作人员绊倒的风险——为此，其采用了久经检验的 MagicShoe 无线连接。
附加屏幕
在生产期间同时进行编程、实现无纸化加工：机床控制系统的附加屏幕可显示编程与生产所需的视窗和图纸和其他信息。这可使您例如在通过工厂编程实施编程的同时进行生产。
零件指示器
为操作人员简化装载过程，同时减少废品：基于摄像机的零件指示器解决方案在机床控制系统屏幕上为机床操作人员显示装载折弯件的方式。
TruTops Boost
可使用 TruTops Boost 3D 智能一体化解决方案来编程您的折弯机。多种自动化功能为您免去了耗时的例行程序。此外，您还能得益于丰富的控制规则库，其中包含了 TRUMPF 积累的技术诀窍。
TecZone Bend
编程从未如此快捷：利用 TecZone Bend 将在办公室中进行的折弯编程与在 TruBend 折弯机旁进行的工厂编程结合起来。将在几秒内基于二维与三维数据自动创建编程建议，包括数控代码。
软件
从客户问询到成品件交付——通快的软件组合产品可优化整个生产流程。通快使软件智能组合机床和服务，为您的智能工厂量身打造工业 4.0 解决方案。
标准模具
超过 150 种上模与下模供您选择用于个别产品品种。模具可成套或单独订购。
轻质模具
模具长度达 300 mm 的轻质模具减重超过 30%，并标配 Safety-Click。这既缩短了装备时间，又减轻了操作员的负担。
ZN 模具
加工镀锌板材时，几次折弯后凹模上就会出现锌沉积，进而导致冷焊。结果是部件产生压痕和误差。此类情况可通过带涂层的通快折弯模具 LASERdur ZN 加以避免。其将高表面硬度与出色的滑移性能相结合，耐腐蚀且无需清洁。
特殊模具
TRUMPF 应特殊要求为您开发了非常个性化的模具解决方案。为保证零件质量，我们已经在准备阶段用您的特殊材料对模具进行测试并制成首批样件。
角度传感上模
通快角度传感上模根据成熟的 ACB 测量原理工作。具有模具形状的探片直接在加工区内测量。

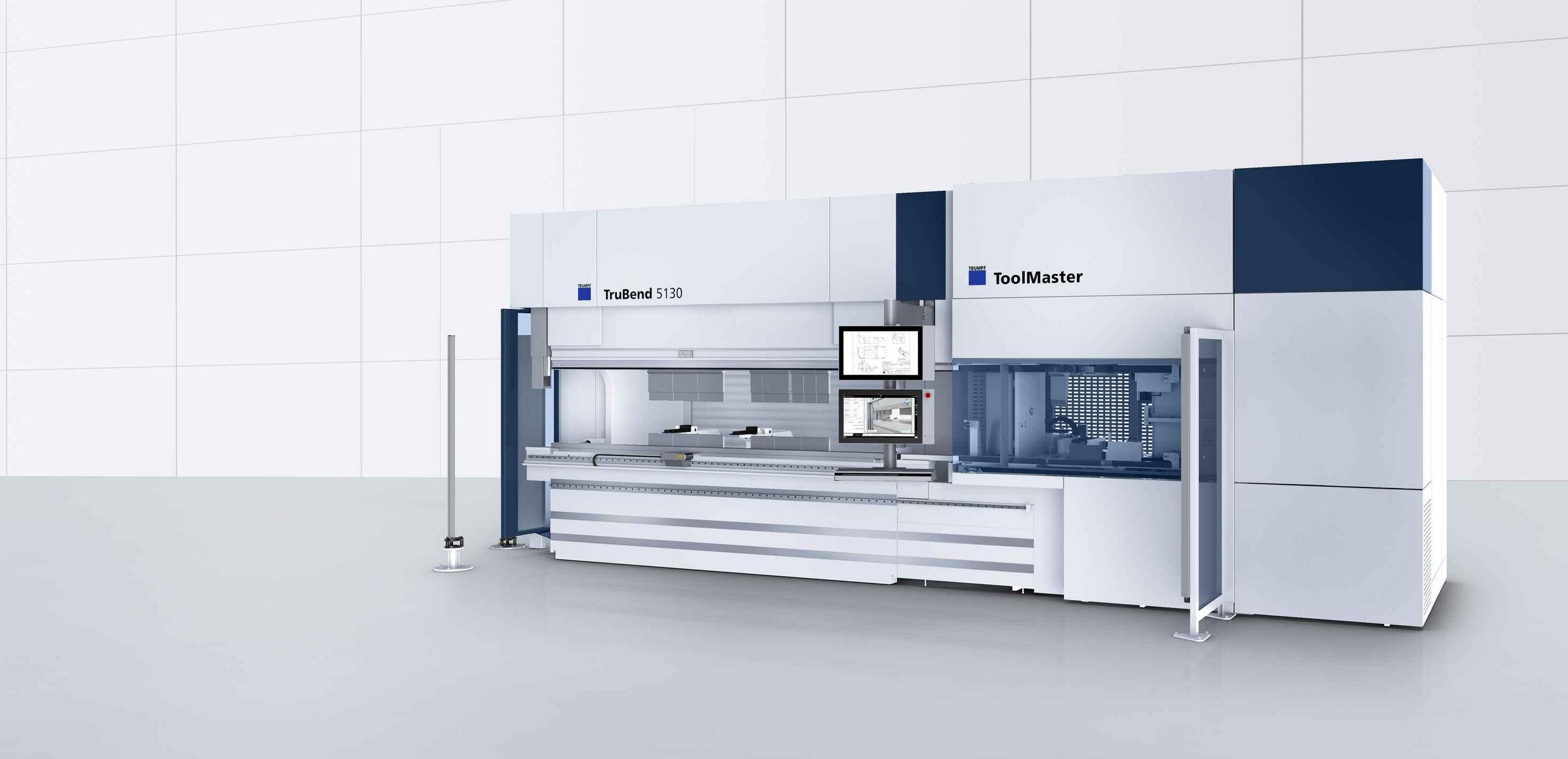

ToolMaster
使用自动换模机 ToolMaster 针对每项新程序自动装载 TruBend 5000 系列。正为小批量生产带来不可估量的好处。节省大量时间和人力。
受国别影响，此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系，以便了解您所在国家 是否可提供该产品。
