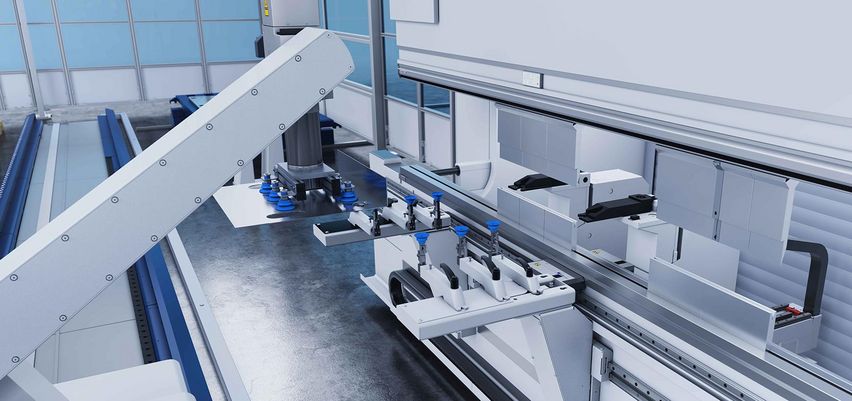

BendMaster (60)
BendMaster 的承重能力为 60 kg。
具有经济效益的高效折弯单元
编程简便，实现快速、精确折弯：正是 TruBend Cell 5000 Lean Edition 的优势。该机作为高效灵活的理想自动化系统，适用于广泛的零件范围。d得益于直观的编程和轻松的抓爪更换，实现高质量的折弯并非难事。
让编程更轻松
编程软件 TecZone Bend 计算速度极快且操作简单。
多样生产
得益于夹钳和真空夹持技术，无论是中小型零件还是重达 40 kg 的重型零件，折弯均不在话下。
操作方便
抓爪自动更换可节省时间。
妥善拾取

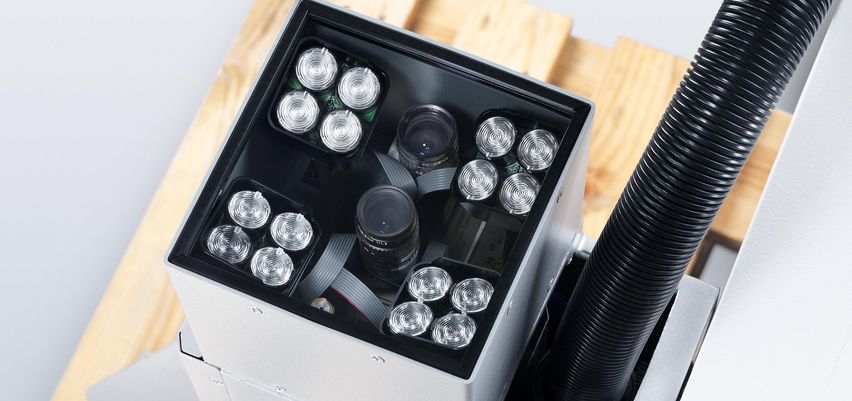

板材传感器会辅助夹钳正确拾取板坯。
TruBend Cell 5000 Lean Edition 上的中型复合抓爪
抓爪采用真空技术，便于您轻松搬运零件。
TruBend Cell 5000 Lean Edition 上的钳形抓爪
钳形抓爪有助于折弯小型部件。得益于线性轴和旋转轴，您只需少量时间就可实施改抓。
TruBend Cell 5000 Lean Edition 上的小型复合抓爪
可调式小型复合抓爪适用于较小零件。只需动动手指就可通过快拆夹调整抓爪，使其与部件匹配。得益于该抓爪的 180 度旋转单元，它还可在盒形折弯时节省宝贵的循环时间。
|

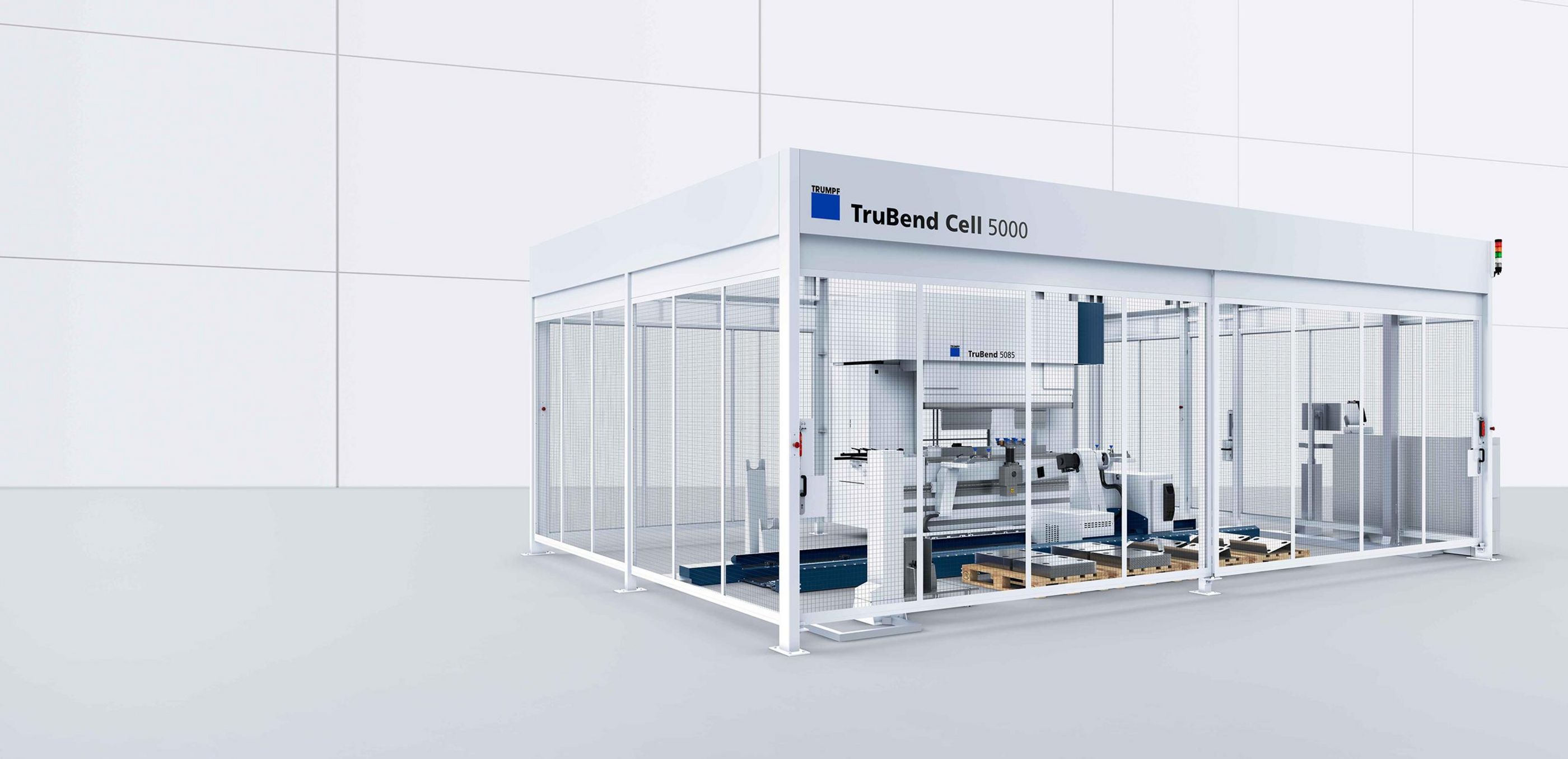

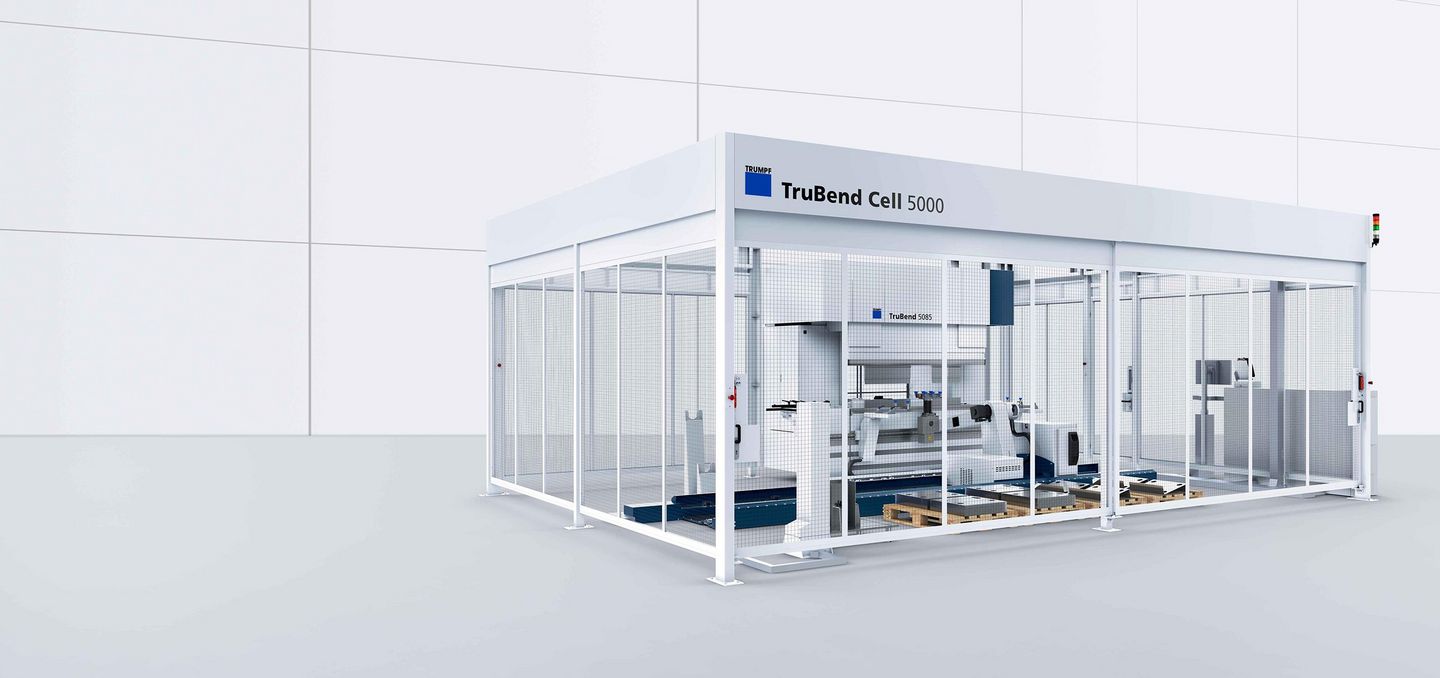

TruBend Cell 5000 Lean Edition
|
|
|---|---|
| 机床 | |
| 折弯力 | 850 kN |
| 折弯长度 | 2210 mm |
| 立柱间距 | 1750 mm |
| 有效装模高度 | 615 mm |
| 喉口深度 | 420 mm |
| 速度 | |
| Y轴快进速度 | 220 mm/s |
| Y 轴最大工作行程 | 10 mm/s |
| BendMaster | |
| 最大部件尺寸 | 2000 mm x 1000 mm |
| 最大零件重量 | 40 kg |
| 最大载荷 | 60 kg |
| 最小板材厚度 | 0.7 mm |
| Fahrbahnlänge | 6 m |
| Max. Platinenstapel | 700 mm |
| 尺寸和重量 | |
| 机床重量 | 8300 kg |
| TruBend 机床 | 3020 mm x 1800 mm x 2840 mm |
PDF <1MB
技术数据表
所有产品款型的技术数据以供下载。
小零件套件

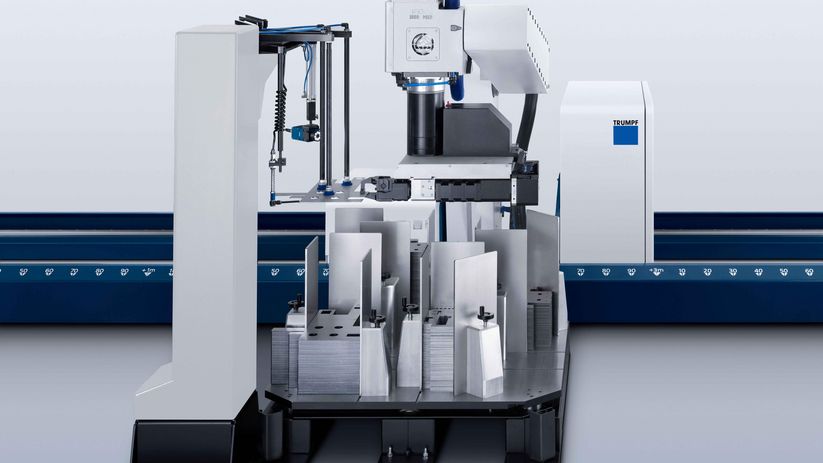

小零件套件由板材取料站和钳形抓爪组成。板材取料站可在生产期间同时于一道工序内分张并制造部件。钳形抓爪允许自动折弯小型部件。其线性轴和旋转轴可避免耗时的改抓。
复合抓爪
得益于可调式复合抓爪，则无需再花费高昂成本制作夹钳。只需花费几分钟，您就可以在通快离线编程系统中配置好夹钳。借助配备计划，您仅需几个步骤就可轻松调整您的复合抓爪以适应部件的几何形状。给您带来的附加价值：显著减少非生产性时间。如此一来，您的专业人员就可将更多时间投入到可创造价值的任务。
抓爪更换托架
人工控制台可独立交换夹钳，无需人工干预即可自动逐步加工订单。
TecZone Bend
TecZone Bend 让编程比以往更加快捷：该软件可在几秒内基于 2D 与 3D 数据自动生成编程建议，包括数控程序。
软件
从客户问询到成品件交付——通快的软件组合产品可优化整个生产流程。通快使软件智能组合机床和服务，为您的智能工厂量身打造工业 4.0 解决方案。
标准模具
超过 150 种上模与下模供您选择用于各类产品品种。模具可成套或单独订购。
ZN 模具
加工镀锌板材时，几次折弯后凹模上就会出现锌沉积，进而导致冷焊。结果是部件产生压痕和误差。此类情况可通过带涂层的通快折弯模具 LASERdur ZN 加以避免。其将高表面硬度与出色的滑移性能相结合，耐腐蚀且无需清洁。
特殊模具
通快应特殊要求为您开发了非常个性化的模具解决方案。为保证零件质量，我们已经在准备阶段用您的特殊材料对模具进行测试并制成首批样件。
