因 3D 信息而可靠

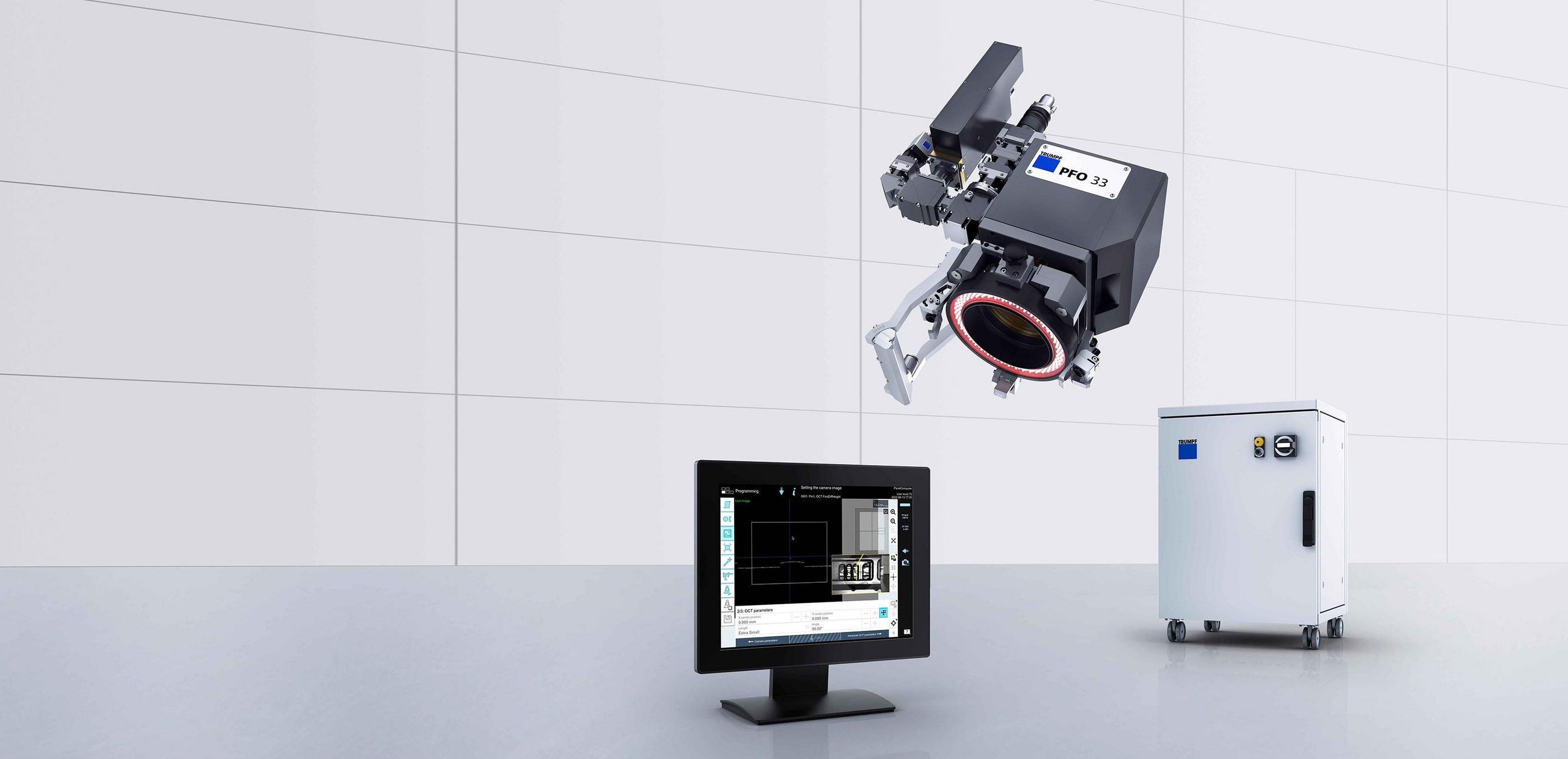

VisionLine OCT Detect 将入射光图像处理与光学相干断层扫描 (OCT) 相结合，从而在三个维度上识别特征。OCT 传感器与加工激光同轴扫描部件，并独立于各自的照明和夹持情况工作。如此生成的 3D 信息可用于定位和检查部件特征，例如两个部件的高度偏差。
可以预先可靠识别一对发夹的高度是否相同。
OCT 光路直接绘制到摄像机图像中。
通快专家团队可针对您的组件开发算法。
通过附加软件 QDS-2 (Quality Data Storage)，可以进程同步传输传感器数据。
扫描高度轮廓
VisionLine OCT Detect 3D 特征识别的典型应用是扫描定子中发夹的高度轮廓。发夹用于电机。
识别定位错误
您的支架中有叉形件吗？VisionLine OCT Detect 可轻松识别叉形件。在焊接到印刷电路板的插头时，您可以提前做出应对。
倾斜检测
盖子是否正确嵌入托座？VisionLine OCT 还可用于电池生产，例如用于电芯壳与电池盖的焊接。
|
Visionline OCT Detect
|
|
|---|---|
| 配置 | |
| 可用激光器 | TruDisk, TruFiber |
| 可用的选项 | Detect, Project |
| 可用焦距 | 265 / 345 / 450 mm HB (PFO 33) |
| 照明 | LED, λ = 625 nm |
| OCT 传感器 | SLED, λ = 820 nm - 860 nm 3B 类，P0 = 30 mW |
| 参数 | |
| OCT 传感器测量频率 | 250 kHz |
| 典型的图像处理时间 | 60 毫秒 - 80 毫秒 |
| 典型的二维相对位置识别精确度 | ± 15 μm 在图像中心 |
| 典型的三维相对位置识别索精确度 | ± 20 μm 在当前的工具中心点，在总 AR 中 |
| 典型的 3D 相对高度差测量精确度 | 25 μm 在图像中心 (OCT) |
所有产品款型的技术数据以供下载。
3D 征识别能够以简便方式将 OCT 和图像处理程序集成至生产流程中。可从模板库中为众多应用情况选择适当的识别特征并通过计算机控制面板的用户界面配置。
通快通过附加服务包为复杂的 OCT 或图像处理任务提供全套解决方案。在成功完成可行性研究后，对定制解决方案进行编程，包含详细的技术文档。
