光纤激光器

TruFiber S

适用于焊接和切割的高端光纤激光器

请求报价

关闭

概览

应用

技术数据

功能

聚焦镜头

兼具灵活生产和操作舒适性

生产准备时间是否牺牲了您的生产效率？利用我们的 TruFiber S，生产准备可以和生产流程同步进行。
该多模光纤激光器用途广泛——适用于机械与设备制造、钣金加工乃至汽车行业。该机功率高达 12 kW，最多可配备两个可插拔式激光输出端，所以可灵活集成到生产线之中，而且在需要更换生产任务的情况下，还可快速切换到新工艺。与此同时，我们还可为您提供一站式解决方案：通快的激光器、控制系统、光束传导装置、激光加工头、冷却系统以及多传感器系统可完美协作。

一台激光器——双倍生产效率

最多可配备两个可插拔式激光输出端，因此在一个工站正在作业的同时，可在另一个工站进行准备工作。避免空闲时间。可按先后顺序以全功率执行多项作业，也可为每项作业分配功率后同时执行。

焊接速度极高但飞溅极少

在全功率激光焊接的过程中，BrightLine Weld 的光束成形功能可有效减少飞溅物形成，从而实现更高的加工速度与生产效率——同时确保无可指摘的焊缝质量。

着力提升机床可用性

激光光缆最长可达 50 米，便于灵活集成到机床之中。支持自助更换的可插拔式激光输出端和可选配的激光吸收器，简化了保养工作和远程诊断。

全天候稳定运转的流程

主动式功率调节功能可将激光功率的波动精准保持在 ±1% 之内，确保机床在整个生命周期内保持稳定且精准的加工效果。采用坚固耐用且防尘的设计，保障 7×24 小时稳定运行。

激光器、加工头和传感器一体化控制

凭借超快的响应速度和极高的智能化程度，TruControl 激光控制系统备受市场青睐。无需外接模块即可直接控制激光器。该系统不仅可实时调节激光功率，还可对加工头和传感器实施编程。所有流程尽收您眼底，得益于触控式平板电脑，用户界面一目了然且为您带来了直观的操作体验。

BrightLine Weld 可实现整齐且致密的焊缝

得益于创新的 BrightLine Weld 光束成形功能，即使是在高速进给的情况下，也几乎没有飞溅物的形成。该技术为此采用了专利性的二合一激光光缆，因此您可将功率灵活分配给纤芯和包层。最终效果：为结构钢、不锈钢，乃至铜、铝等材料施加优质、致密且外观整洁的焊缝，并最大限度地减少返工。

在全球范围内提供咨询服务和快速支持

让通快为您一手包办！我们可为您一站式提供全套系统——全球范围内皆可服务。我们的专家可为您全面的咨询服务，涵盖了应用、材料、工艺参数，以及激光器、加工头和多传感器系统的优化组合。在我们的应用中心，我们可与您携手开发最契合您需求的解决方案。关键时刻，有我们在：我们拥有覆盖全球的服务网络，并可为您提供 7×24 小时支持，助您保障生产稳定运转。

安全可靠，通过了 PL e 认证

TruFiber S 达到了最高的安全性能等级 PL e。冗余安全机制与故障快速识别，为您的生产带来更高的安全性，且无需对激光器采取任何额外措施。

母线焊接

您所面临的挑战：电池极柱与汇流排的焊接工艺必须确保优良的导电性、良好的机械稳定性以及极少的飞溅物。此外在焊接过程中，还必须识别出高度差，并予以妥善补偿。

我们对激光器的建议：TruFiber S 配合 BrightLine Weld 实现了高精度且重复一致的焊接效果，同时热量输入甚微。激光光束质量佳，有益于缩短循环时间，非常适合高效且稳定的批量生产。

焊接壳盖

您所面临的挑战：对棱柱形电池进行气密性焊接时，必须确保连接牢固且焊接深度均匀。同时还要避免金属飞溅，并限制热量输入，以保护电池内部零件。

我们对激光器的建议：TruFiber S 多模光纤激光器可提供极佳的光束质量，助您应对各种材料厚度与部件尺寸。利用 BrightLine Weld 可实现低飞溅焊接。此外，主动功率调节功能可确保持续稳定且重复一致的焊接效果，进而实现可靠且工艺稳定的密封效果。

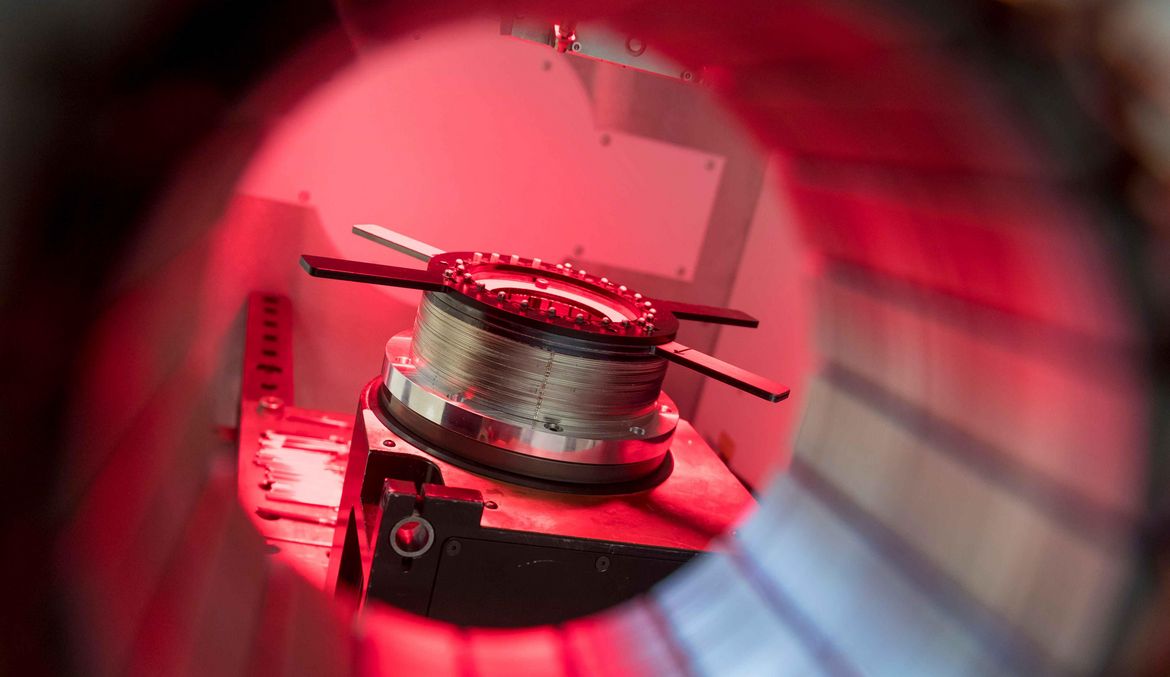

电机的激光焊接

您所面临的挑战：驱动电机内的发卡（Hairpin）接触点需要几乎无气孔的焊缝，以确保优良的导电性与耐久性。此外，快速的循环时间和完整的质量记录也非常关键。

我们对激光器的建议：TruFiber S 配合 BrightLine Weld 可实现低飞溅焊接并可最大限度地将能量输入到焊接点之中。主动功率调节功能可确保持续稳定且重复一致的加工效果，与此同时，可选配的传感器接口则便于集成成熟的过程监控系统，用于质量控制与记录。

汽车行业中的远程焊接

您所面临的挑战：在焊接与碰撞安全相关的车身部件时，焊缝必须具备极高的疲劳强度,，以在车辆遭遇事故时发挥保护作用。复杂的三维结构，例如 C 型夹对焊接工艺也提出了更高要求。

我们对激光器的建议：即使是复杂的零部件，TruFiber S 的 3D 加工头也可确保精准、稳定的焊缝。由于一台激光器可为多个工作站交替供能，所以使流程更加高效且灵活。

取消

（多个）产品对比

初始产品您的初始产品

第 1 对比机型第 2 对比机型（可选）

立即对比

TruFiber 3000 S (FD45)
TruFiber 3001 S (FD45)
TruFiber 4000 S (FD45)
TruFiber 4001 S (FD45)
TruFiber 6000 S (FD45)
TruFiber 6001 S (FD45)
TruFiber 9000 S (FD45)
TruFiber 9001 S (FD45)
TruFiber 12001 S (FD45)

	TruFiber 3000 S (FD45) 产品对比	TruFiber 3001 S (FD45) 产品对比	TruFiber 4000 S (FD45) 产品对比	TruFiber 4001 S (FD45) 产品对比	TruFiber 6000 S (FD45) 产品对比	TruFiber 6001 S (FD45) 产品对比	TruFiber 9000 S (FD45) 产品对比	TruFiber 9001 S (FD45) 产品对比	TruFiber 12001 S (FD45) 产品对比
激光参数
激光功率	3000 W	3000 W	4000 W	4000 W	6000 W	6000 W	9000 W	9000 W	12000 W
恒定环境温度下，理论功率时超过 8 小时的典型恒定功率	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %
恒定环境温度下，理论功率时超过 8 小时的最大恒定功率	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %
可连续调整的功率范围	60 W - 3000 W 在功率调节器激活时	60 W - 3000 W 在功率调节器激活时	120 W - 4000 W 在功率调节器激活时	120 W - 4000 W 在功率调节器激活时	120 W - 6000 W 在功率调节器激活时	120 W - 6000 W 在功率调节器激活时	180 W - 9000 W 在功率调节器激活时	180 W - 9000 W 在功率调节器激活时	240 W - 12000 W 在功率调节器激活时
光束质量	2 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	4 mm▪mrad
波长	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm
激光光缆直径	≥ 50 μm	≥ 100 μm	≥ 50 μm	≥ 100 μm	≥ 50 μm	≥ 100 μm	≥ 50 μm	≥ 100 μm	≥ 100 μm
结构型式
长度	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
高度	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm
深度	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm
激光光缆的最多数量	1	2	2	2	2	2	2	2	2
安装
周围环境温度	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C

（多个）产品对比结束对比结束对比	TruFiber 3000 S (FD45)	TruFiber 3001 S (FD45)	TruFiber 4000 S (FD45)	TruFiber 4001 S (FD45)	TruFiber 6000 S (FD45)	TruFiber 6001 S (FD45)	TruFiber 9000 S (FD45)	TruFiber 9001 S (FD45)	TruFiber 12001 S (FD45)
激光参数
激光功率	3000 W	3000 W	4000 W	4000 W	6000 W	6000 W	9000 W	9000 W	12000 W
恒定环境温度下，理论功率时超过 8 小时的典型恒定功率	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %	± 0.5 %
恒定环境温度下，理论功率时超过 8 小时的最大恒定功率	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %	± 1 %
可连续调整的功率范围	60 W - 3000 W 在功率调节器激活时	60 W - 3000 W 在功率调节器激活时	120 W - 4000 W 在功率调节器激活时	120 W - 4000 W 在功率调节器激活时	120 W - 6000 W 在功率调节器激活时	120 W - 6000 W 在功率调节器激活时	180 W - 9000 W 在功率调节器激活时	180 W - 9000 W 在功率调节器激活时	240 W - 12000 W 在功率调节器激活时
光束质量	2 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	4 mm▪mrad
波长	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm	1080 nm
激光光缆直径	≥ 50 μm	≥ 100 μm	≥ 50 μm	≥ 100 μm	≥ 50 μm	≥ 100 μm	≥ 50 μm	≥ 100 μm	≥ 100 μm
结构型式
长度	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm	600 mm
高度	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm	1325 mm
深度	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm	950 mm
激光光缆的最多数量	1	2	2	2	2	2	2	2	2
安装
周围环境温度	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C

PDF <1MB

技术数据表

所有产品款型的技术数据以供下载。

通过附加功能优化您的激光器

通快提供的的解决方案已经过深思熟虑，可助您打造更高效、安全且透明的生产方式。无论是监控、数据存储还是接口——探索多种智能功能，根据您的需求灵活配置通快光纤激光器。

BrightLine Weld——精准焊缝、更少的飞溅物

凭借 BrightLine Weld 的二合一光束成形专利技术，您可在纤芯和包层之间灵活分配激光功率。环形光束可扩大并稳定焊接过程中的钥匙孔（Keyhole），从而让辅助气体能够更好地溢出。这样一来，即使是高速焊接，也几乎没有飞溅物形成。
您的优势：返工少、焊缝干净整齐且工艺稳定——激光输出功率分布完全可控。

恒定的激光功率，确保质量始终如一

借助主动功率调节功能（Active Power Control），激光器可在整个生命周期内稳定保持 100% 的激光功率。该智能功率调节功能会实时监控您激光器的输出功率，一旦发现波动，就会自动调整激光二极管电压。
您的优势：内置功率储备，以确保您的 TruFiber S 激光器在整个生命周期内都以最优的额定功率稳定工作——无需任何人工调整。

妥善保存加工数据并进行分析

对于加工过程中来自激光器、加工头以及加工传感器系统的自定义数据，您可将其精准同步地保存下来，且这些数据能够可视化呈现。此数据会保留且仅供您使用。
您的优势：质量控制完全透明、过程可追溯，而且可为生产优化提供宝贵思路。

按需定制冷却系统

每台激光器都需要妥善散热。为此，我们可根据您的现场条件提供匹配的冷水机。我们有多种冷却方式供您按需选择，其中有外部换热器、水/水冷却或水/空气冷却。
您的优势：我们的冷却系统均严格按技术规范制造而成，可良好适配您的激光器——最大限度地提升您设备的可用性和使用寿命。

两个可插拔式激光输出端

TruFiber S 可同时或交替为两个工作站输送激光功率。支持即插即用，您可自行连接激光光缆。在 Power Sharing 模式下，两个工作站以可变功率运行，而在 Time Sharing 模式下，两个工作站则轮流以满功率运行。
您的优势：您的车间规划更具灵活性，并可通过同时或交替作业充分利用激光器，从而提升生产效率。在交替作业期间，一个工作站进行激光加工的同时，另一个工作站可进行准备。

传感器端口为内置接口

便于连接的传感器端口，您可轻松接入第三方的加工传感器系统，用于监测焊接过程。这种机械式的输出方式便于您无缝整合成熟的监控系统。
您的优势：作为集成商，您可将现有的成熟传感器解决方案无缝集成到您的整体系统之中。

接口的多样化确保集成简便

通快光纤激光器自带的接口可适配市面上所有常见的现场总线系统。还可获得：实时接口、并行数字输入输出接口、加工传感器接口、OPC UA 软件接口、模拟输入卡、用于智能通快选配 (CFO, PFO) 的接口。
您的优势：可轻松地将激光器直接集成到您的机床或生产线。

一台激光器兼具多种用途

在通快的激光器网络中，您可将一台或多台激光器与最多两个工作站互连。其中，您的激光器可将其功率分给多个工作站或为其交替供应全功率。这样您就能将不同的应用互相组合。
您的优势：最大限度地提升生产效率并充分利用现有资源。

得益于内置的激光吸收器，远程诊断不在话下

选配激光吸收器后，就可利用 TruFiber S 进行远程诊断，而无需等待服务工程师到场。激光束会被引导至激光吸收器，从而得以实施精确的功能检查——即使经由远程支持也同样可以实现。
您的优势：通过快速分析和排障节约时间和成本，避免生产停滞。

直观易用的软件 TruControl 2

选配平板电脑后，您就可使用 TruControl 2 软件轻松控制您的光纤激光器。直观的用户界面会一目了然地显示激光器的当前状态，并引导您安全执行操作。状态指示清晰明了，确保了信息完全透明，而且身份权限系统还可阻止未经授权的干预，从而确保流程稳定运转。
您的优势：完全一体化的控制系统，且已专为您的激光器进行了优化——无需另行调试即可在多种终端上轻松进行操作。流程显示一目了然，同时还有身份权限系统提升安全性。

可编程聚焦镜头

可编程聚焦镜头（PFO）通过反射镜可将激光束引导至加工区的任意位置，无需移动工件或加工头。得益于内置的实时控制回路，激光可精准聚焦于目标。坚固的结构设计配合防反射的准直器外壳，再加上基于传感器的散射光监测系统，确保了激光器长期稳定运行。通过接口，激光器可与通快或第三方的各种多传感器系统灵活组合，以实现流程监控。

BEO D35

紧凑且轻量化的精密加工头，适用于精细加工。

BEO D50

性能强劲的中端设备，确保流程稳定。

BEO D70

性能强劲的激光加工头，专门应对要求严苛的应用。

跳转至产品组别

聚焦镜头

聚焦镜头（BEO）会将激光束聚焦在工件上。透镜的焦点即为工件上的加工点。视成像比例的不同，聚焦镜头可针对高精度应用施加完整的激光光束质量，或者为直径更宽或预计有飞溅形成的工艺提供更大的工作距离。由于加工点是固定的，所以聚焦镜头必须通过一根轴进行移动，或者让工件在加工头下方移动。由于采用模块化设计，因此可针对加工流程优化组合加工头。您还可选配各种功能，例如风幕、防护玻璃监控以及 VisionLine 之类的加工传感器系统。除此之外，还支持双焦点和多焦点激光输出，便于在多个位置加工工件。

BEO D35

紧凑且轻量化的精密加工头，适用于精细加工。

BEO D50

性能强劲的中端设备，确保流程稳定。

BEO D70

性能强劲的激光加工头，专门应对要求严苛的应用。

跳转至产品组别

受国别影响，此产品分类与此说明可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。请与您当地的联系人取得联系，以便了解您所在国家是否可提供该产品。
