当蒸汽流出时,就向熔体施加压力,将其部分挤出。工件继续熔化。产生了一个又深又窄、充满蒸汽的孔:金属蒸汽毛细管,俗称钥匙孔(英语:Keyhole)。金属蒸汽毛细管周围环绕着金属熔体。如果激光束在结合部位上方移动,那么金属蒸汽毛细管就随其移动,穿过工件。金属熔体环绕着毛细管,在工件的背面凝固。通过这种方式,形成了又深又窄而且结构均匀的一条焊缝。焊缝深度比焊缝宽度大至 10 倍,可达 25 mm。在金属蒸汽毛细管流过熔体的外壁上,激光束被多次反射。在这个过程中金属熔融物几乎将激光束全部吸收,提高了焊接过程的能量转换率。如果用 CO2 激光器焊接,则毛细管内的金属蒸汽吸收激光,然后被部分电离。这样就产生了等离子体。等离子体同样将能量传导到工件上。因此深熔焊具有能量转换率高且焊接速度快的特点。由于速度快,使得热影响区较小且变形较少。该工艺在需要较大焊接深度或一次性焊接多层材料时应用。
深熔焊
为了进行深熔焊,需要非常高的功率密度(约 1 兆瓦每平方厘米)。然后激光不仅仅将金属熔化,而且还产生蒸汽。
![在深熔焊中会产生较深蒸汽毛细管,即钥匙孔。](/filestorage/TRUMPF_Master/_processed_/e/5/csm_Applications-deep-penetration-welding_aedf300882.jpg)
产品
![TruLaser Weld 5000](/filestorage/TRUMPF_Master/_processed_/b/1/csm_TruLaser-Weld-5000-LR03_product-picture_34c4ed659e.jpg)
TruLaser Weld 5000
用于自动化激光焊接的交钥匙型系统
![TruLaser Cell 1000 系列,经济的激光管材焊接](/filestorage/TRUMPF_Master/_processed_/0/c/csm_TruLaser-Cell-Series-1000-product-picture_fc3133d5bd.jpg)
TruLaser Cell 1000 系列
经济的激光管材焊接
![TruPulse](/filestorage/TRUMPF_Master/_processed_/2/b/csm_TruPulse-product-picture_8e7352747b.jpg)
TruPulse
用于点焊和缝焊的数千瓦级脉冲式峰值功率
![TruFlow,可靠、稳定并具有多种用途](/filestorage/TRUMPF_Master/_processed_/3/8/csm_TruFlow-product-picture_cc60b48935.jpg)
TruFlow
可靠、稳健并具有多种用途
![TruFiber 光纤激光器](/filestorage/TRUMPF_Master/_processed_/c/8/csm_TruFiber-product-picture_35d6b579dd.jpg)
TruFiber
用于精细加工的精密激光器
![TruDisk,高功率碟片式激光器](/filestorage/TRUMPF_Master/_processed_/6/d/csm_TruDisk-product-picture_2862284ccf.jpg)

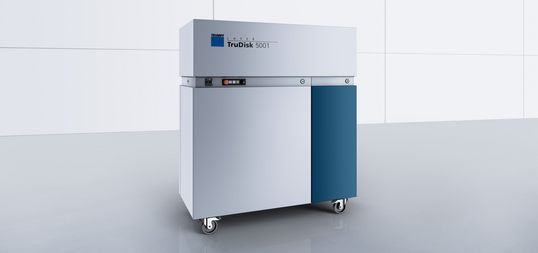

TruDisk
理想的功率源自于碟片式设计
![TruLaser Cell Series 7000,始终理想装备](/filestorage/TRUMPF_Master/_processed_/5/2/csm_TruLaser-Cell-Series-7000-product-picture_ce0e89656b.jpg)

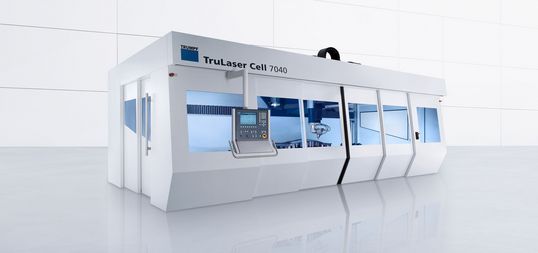

TruLaser Cell 7000 系列
始终理想装备
![TruDiode,能量利用效率高的半导体激光器](/filestorage/TRUMPF_Master/_processed_/c/9/csm_TruDiode-product-picture_2c97cbd387.jpg)

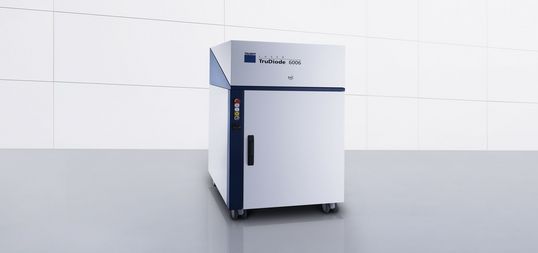

TruDiode
