性能强大,有四个方向

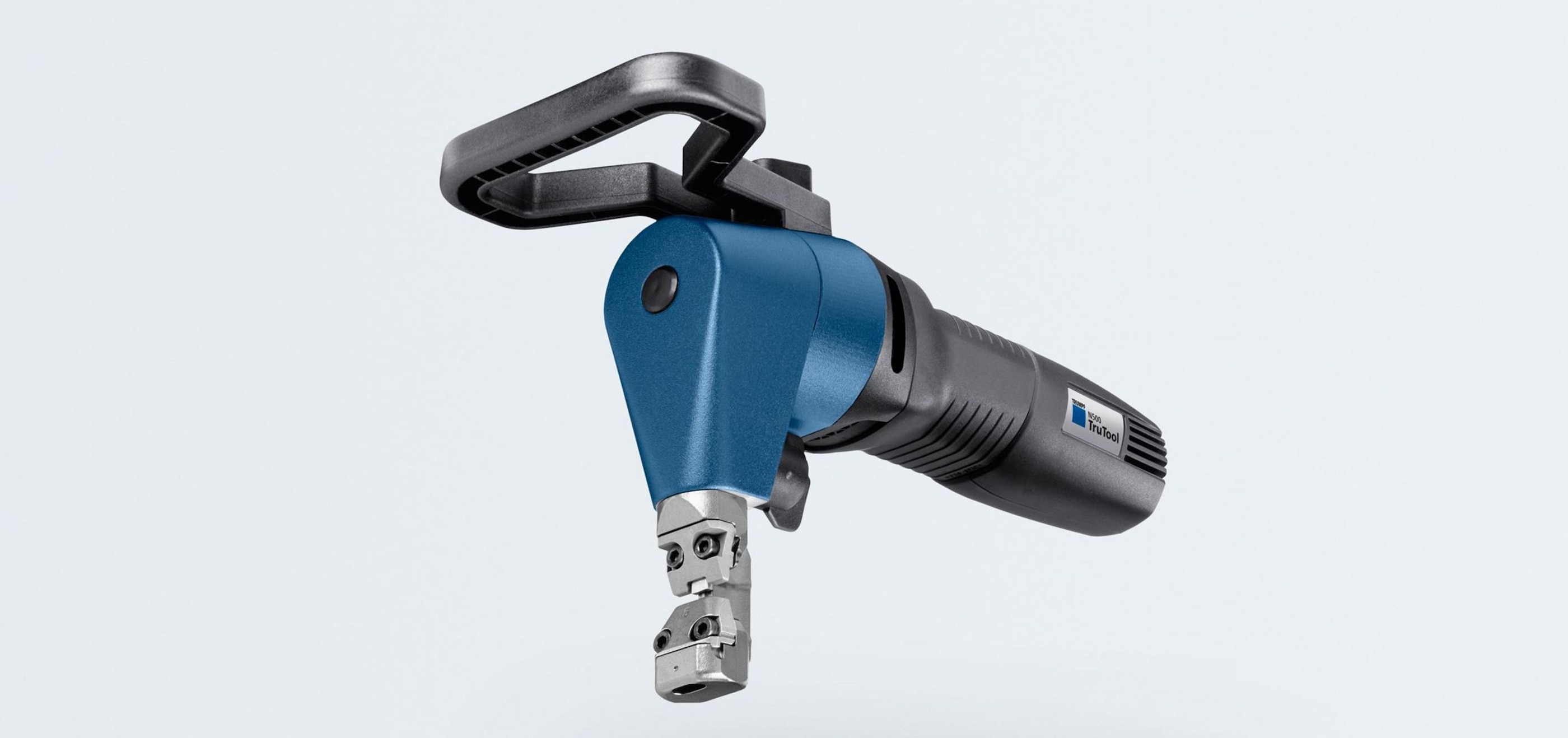

TruTool N 500 拥有独一无二的多样性。由于可沿四个方向切割(包括反向切割),您能够拆卸油箱和容器、分割卷板和加工折边最大 90° 的工件。该机器也适合分割高强度材料。特别要强调的是 4 kg 与 5 mm 板材厚度的最佳重量与性能比。
该机器可分 4 次每次 90° 旋转 360°。

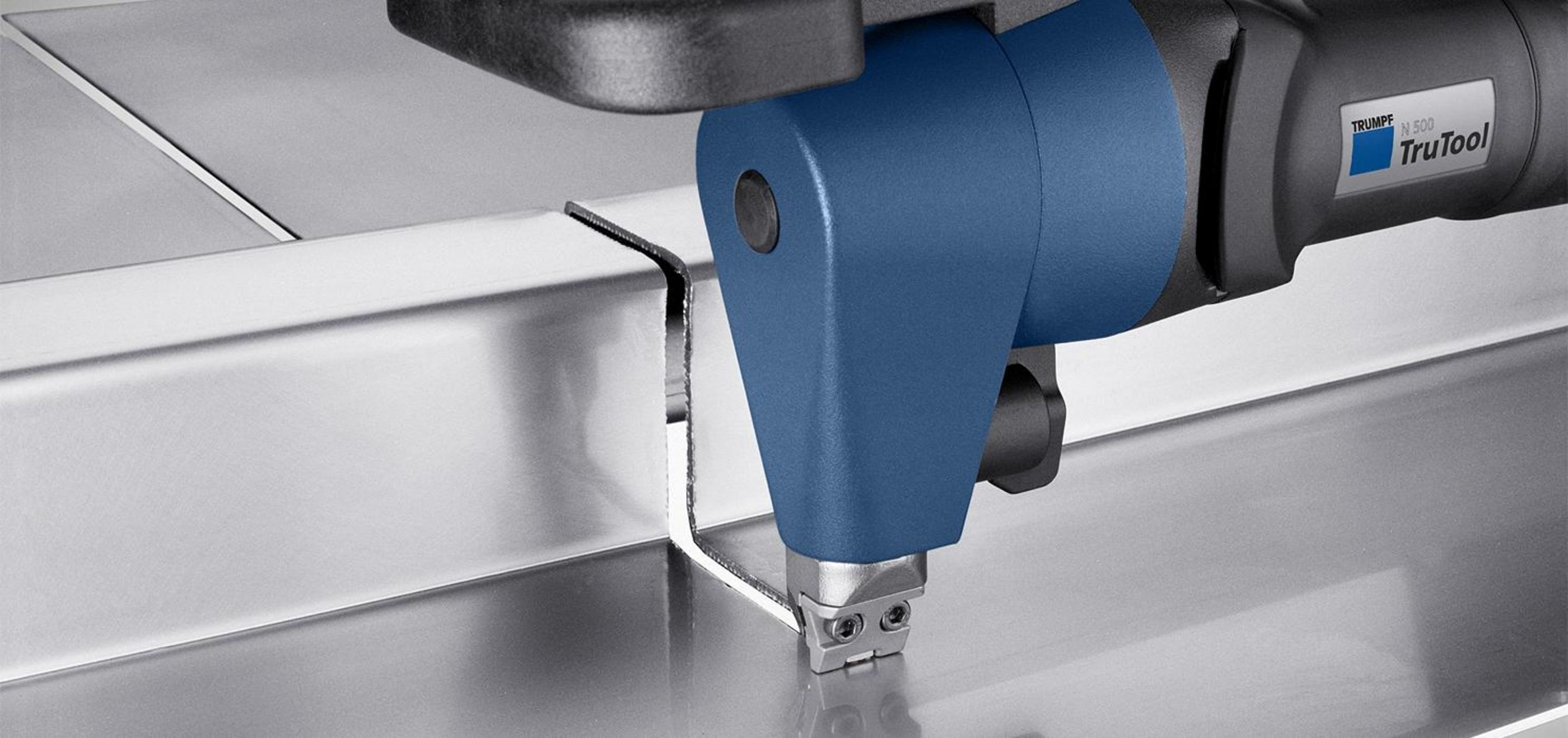

非常适合在难以接近位置的工作,用于在折边和焊缝上方切割。
无需施加进给力。从而让您的工作毫不费劲。
通过转速调节器使工作速度适应个性化切割任务。
![](/filestorage/TRUMPF_PIM/33C0881A-594E-4F73-B8EE5DDC467875B4/Zum-Trennen-und-Besaumen-von-geraden-Blechen-Derivat-512-341-1170.jpg)
扁平板材
用于分割和定长切断平直板材。用于缺口以及径向截面与内截面。
![](/filestorage/TRUMPF_PIM/F6F82B32-67C8-4397-BFF7EC7947338AC0/seam-plate-Derivat-512-341-1170.jpg)
型材
用于分割型材、在折边与焊缝上方切割以及油箱和容器的拆卸工作。
![](/filestorage/TRUMPF_PIM/7B209E4E-7BE5-40F2-A044812CB317D332/Zum-Trennen-von-Coils-und-Befreiungsschnitte-Derivat-512-341-1170.jpg)
卷板加工
用于分割卷板。适合脱离切割和提取样品。
后续耗材与相应附件均包含在供货范围内。
![](/filestorage/TRUMPF_PIM/E530C675-54B5-451C-B9C9E1E4BB8C2029/csm_Accessory-dummy_6a393ab11c_100270bc7d-568.jpg)
![](/filestorage/TRUMPF_PIM/4BCA5364-7C9C-4122-B81204620B8F9D8D/TruTool-N-500-Matrize-5-Derivat-1440-677-568.jpg)
![](/filestorage/TRUMPF_PIM/01F91B15-305B-48BA-A72B38547C1D823E/TruTool-N-500-Stempel-5-P5-Derivat-1440-677-568.jpg)
![](/filestorage/TRUMPF_PIM/E530C675-54B5-451C-B9C9E1E4BB8C2029/csm_Accessory-dummy_6a393ab11c_100270bc7d-568.jpg)
![](/filestorage/TRUMPF_PIM/E530C675-54B5-451C-B9C9E1E4BB8C2029/csm_Accessory-dummy_6a393ab11c_100270bc7d-568.jpg)
![](/filestorage/TRUMPF_PIM/92C35A80-B54B-4422-BA64CC78D0601942/TRUMPF-Box-M3-Derivat-1440-677-568.jpg)
在此可查找适配机器的耗材与附件。
![](/filestorage/TRUMPF_PIM/1F83CAC2-4C5B-42AA-8BD6A44BA4B6E4C9/TruTool-N-500-Stempelfuhrung-Derivat-700-339-370.jpg)
![](/filestorage/TRUMPF_PIM/28F25933-61DD-48D0-8D536C588859D438/TruTool-N-500-Matrize-5-Derivat-700-339-370.jpg)
用于板材厚度最大 5 mm 的结构钢。型面板材最大 3 mm。
![](/filestorage/TRUMPF_PIM/1E6D84C2-EA77-471F-AE4EECB1B872090D/TruTool-N-500-Matrize-P5-Derivat-700-339-370.jpg)
尤其适合 3 至 5 mm 的型面板材
![](/filestorage/TRUMPF_PIM/98152819-BEA0-4ACF-A5C3B82D5579CF23/TruTool-N-500-Matrize-2-Derivat-700-339-370.jpg)
用于板材厚度最大 2 mm 的结构钢和优质钢
![](/filestorage/TRUMPF_PIM/E255F395-5FBB-4748-A86C2C9A58215D67/TruTool-N-500-Matrize-3-370.jpg)
用于板材厚度最大 3.2 mm 的结构钢和优质钢。型面板材最大 2 mm。
![](/filestorage/TRUMPF_PIM/24E3D505-D5BA-41D7-9988DE36C2C4CEF7/TruTool-N-500-Set-P5-Derivat-700-339-370.jpg)
2 个冲芯 5 / P5 和 1 个凹模 P5
![](/filestorage/TRUMPF_PIM/2132F34F-E523-4CBE-B521514C066A8287/TruTool-N-500-Stempel-2-3-Derivat-700-339-370.jpg)
用于厚度最大 3.2 mm 的扁平板材以及厚度最大 2 mm 的型面板材
![](/filestorage/TRUMPF_PIM/16FF4930-E101-4A8F-81860535B8F3C631/TruTool-N-500-Stempel-5-P5-Derivat-700-339-370.jpg)
用于 3 至 5 mm 的型面板材
![](/filestorage/TRUMPF_PIM/4D510A59-8944-45EF-8D5C7857BE8BFB1C/TruTool-N-500-Set-standard-Derivat-700-339-370.jpg)
2 个冲芯 5 / P5 和 1 个凹模 5
![](/filestorage/TRUMPF_PIM/6C955C05-FFD5-49BD-959F02D18DBB9FA0/Product-370.jpg)
![](/filestorage/TRUMPF_PIM/6C955C05-FFD5-49BD-959F02D18DBB9FA0/Product-370.jpg)
![](/filestorage/TRUMPF_PIM/ABE9454A-5571-4877-92F73358E1237D75/TRUMPF-Box-M3-Derivat-700-339-370.jpg)
![](/filestorage/TRUMPF_PIM/2135DDB2-6527-4358-AD1CC69AC37D9B7A/TruTool-N-500-Spanesack-Derivat-700-339-370.jpg)
用于收集切屑
![](/filestorage/TRUMPF_PIM/6C955C05-FFD5-49BD-959F02D18DBB9FA0/Product-370.jpg)
TruTool N 500
|
|
---|---|
最大板材厚度 | |
最大板材厚度,400 N/mm² 钢材 | 5 mm |
最大板材厚度,600 N/mm² 钢材 | 3.2 mm |
最大板材厚度,800 N/mm² 钢材 | 2.5 mm |
最大板材厚度,≦ 250 N/mm² 铝材 | 7 mm |
半径 | |
最小半径 | 90 mm |
通用 | |
工作速度(最大) | 1.5 m/min |
起始孔直径 | 41 mm |
额定消耗功率 | 1700 W |
尺寸 | |
长度 | 381 mm |
高度 | 235 mm |
重量 | |
重量 | 3.8 kg |
所有产品款型的技术数据以供下载。
受国别影响,此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系,以便了解您所在国家 是否可提供该产品。
